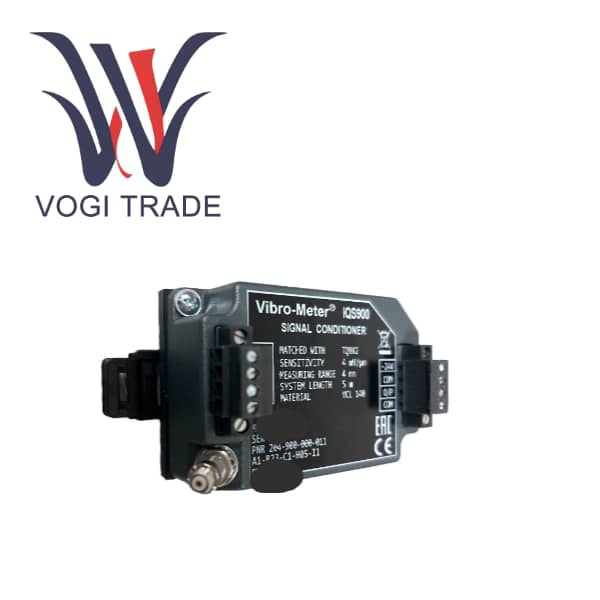

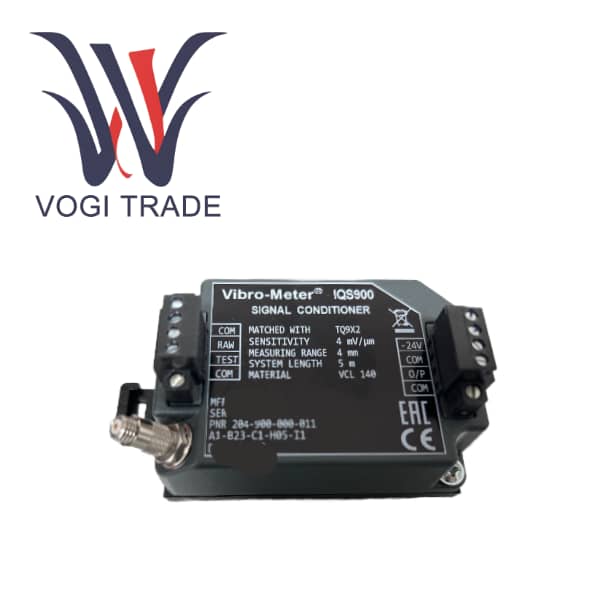

IQS900 204-900-000-011-A5-B23-C1-H05-I10

نظرة عامة على المنتج

IQS900 204-900-000-011 A5-B23-C1-H05-I0 هي وحدة تكييف الإشارة الأساسية في سلسلة قياس الإزاحة/الاهتزاز ذات التيار الدوامي عالية الأداء التي أطلقتها شركة Parker Meggitt. هذا المنتج هو جزء من سلسلة TQ9xx لأنظمة القياس الدقيق وهو مصمم خصيصًا لمراقبة حالة الآلات الصناعية الدوارة وحمايتها.

يشير الطراز 204-900-000-011 A5-B23-C1-H05-I0 إلى:

A5        مجهزة بشهادة مقاومة للانفجار (Ex ec/Ex ia)، ومناسبة للبيئات التي يحتمل أن تكون قابلة للانفجار؛

B23      حساسية الخرج هي 4 مللي فولت/ميكرومتر، النطاق الخطي 0-4 مم، وضع إخراج الجهد الكهربي؛

C1        لا توجد وظيفة تشخيصية (الإصدار الأساسي)؛

H05      متوافق مع إجمالي طول النظام 5 أمتار (بما في ذلك كابل المستشعر المدمج + كابل التمديد الاختياري EA902)؛

I0         لا يوجد محول تثبيت لسكة DIN، ويتم تثبيته بواسطة براغي قياسية.

يعد هذا التكوين مناسبًا للسيناريوهات التي تتطلب قياسًا عالي الدقة والموثوقية لاهتزاز العمود أو الإزاحة المحورية أو الخلوص، ويعمل بشكل جيد بشكل استثنائي في المعدات الرئيسية ذات متطلبات مقاومة الانفجار في صناعات مثل النفط والغاز والطاقة والهندسة الكيميائية.

شرح تفصيلي للمزايا

القدرة على التكيف البيئي المتميز

خصائص مقاومة درجات الحرارة العالية والضغط العالي لمسبار المستشعر TQ922/TQ932 تمكنه من تحمل ضغط يصل إلى 100 بار ودرجات حرارة تتراوح من -25 درجة مئوية إلى +140 درجة مئوية، وهو ما يتجاوز بكثير معظم المنتجات المماثلة. وهذا يجعل IQS900 204-900-000-011 A5-B23-C1-H05-I0 الخيار الوحيد لظروف التشغيل القاسية مثل المضخات تحت الماء، والتوربينات الهيدروليكية، وضواغط الآبار العميقة.

رأس مستشعر حماية مسبار IP68 مغلق تمامًا ويمكن أن يعمل لفترة طويلة في بيئات غمر الماء والرطوبة العالية وضباب الزيت.

التحكم في الانجراف على نطاق واسع، مع انجراف النظام <5% في نطاق -25 إلى 140 درجة مئوية، وهو أفضل من ±10% الذي يتطلبه API 670.

أداء الإشارة الرائدة

تدعم الاستجابة عالية التردد 20 كيلو هرتز التقاط ميزات عالية التردد مثل أخطاء المحمل، وترددات مرور الشفرة، وتشابك التروس، مما يجعلها مناسبة لمراقبة الحالة المتقدمة (مثل تحليل المغلف وتتبع الطلب).

يعمل تصميم مقاومة الإخراج المنخفضة على تحسين التوافق بشكل كبير مع حواجز الأمان الخارجية (مثل Pepperl+ Fuchs، MTL) أو بطاقات الحصول على البيانات، مما يمنع توهين الإشارة الناتج عن عدم تطابق المعاوقة.

واجهة اختبار الوضع المزدوج

تتم قراءة إخراج RAW مباشرة للإشارة الداخلية المزيل تشكيلها للتحقق من المعايرة؛

اختبار الإدخال، وحقن إشارات الاختبار القياسية وعزلها لتحديد ما إذا كان IQS900 يمثل فشلًا في المستشعر أو مشكلة في النظام الخلفي.

توحيد السلسلة الكاملة وقابلية التبادل

تتم معايرة جميع المكونات وفقًا لطول النظام الإجمالي، ويمكن استبدال أي أجزاء بنفس المواصفات دون إعادة معايرة - مما يقلل بشكل كبير من تكاليف مخزون قطع الغيار ووقت التوقف عن العمل.

يدعم ثلاثة TSLS قياسية تبلغ 1 م، و5 م، و10 م، ويتكيف بمرونة مع مسافات التثبيت المختلفة.

اكتمل الامتثال العالمي

IQS900 204-900-000-011 A5-B23-C1-H05-I0 حصل في نفس الوقت على شهادات مقاومة للانفجار مثل ATEX، وIECEx، وUKCA، وCSA/UL، وKGS (كوريا الجنوبية)، وEAC (أوروبا وآسيا). يمكن استخدام مجموعة واحدة من التصميم في المشاريع العالمية، مع تجنب تعديلات الترجمة.

التكامل بسلاسة مع نظام باركر البيئي

يمكن توصيل IQS900 204-900-000-011 A5-B23-C1-H05-I0 مباشرة بنظام المراقبة VM600 Mk2 أو VibroSmart® لتحقيق وظائف مثل التكوين التلقائي للقناة، ومقارنة الاتجاه التاريخي، وربط الإنذار.
