MPC4 200-510-070-112

نظرة عامة على المنتج

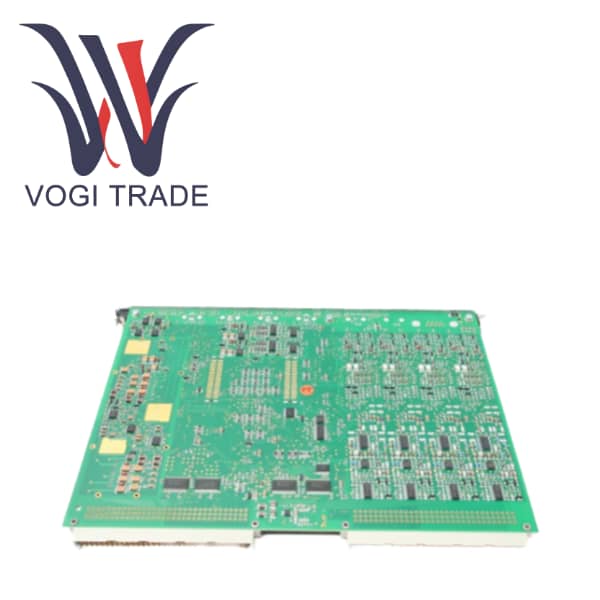

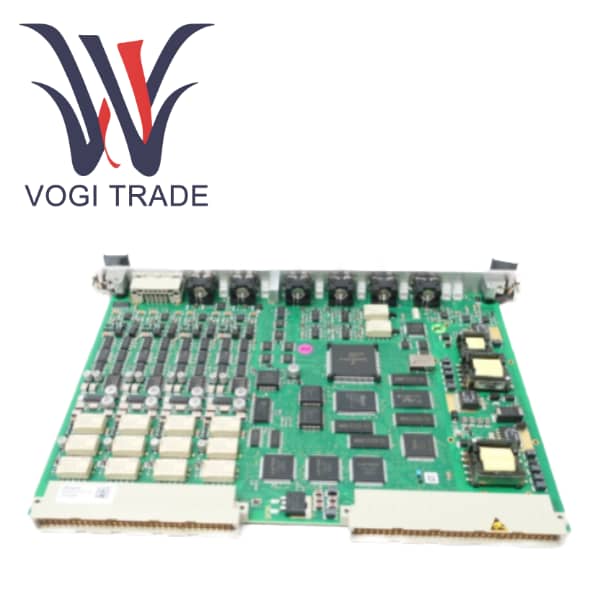

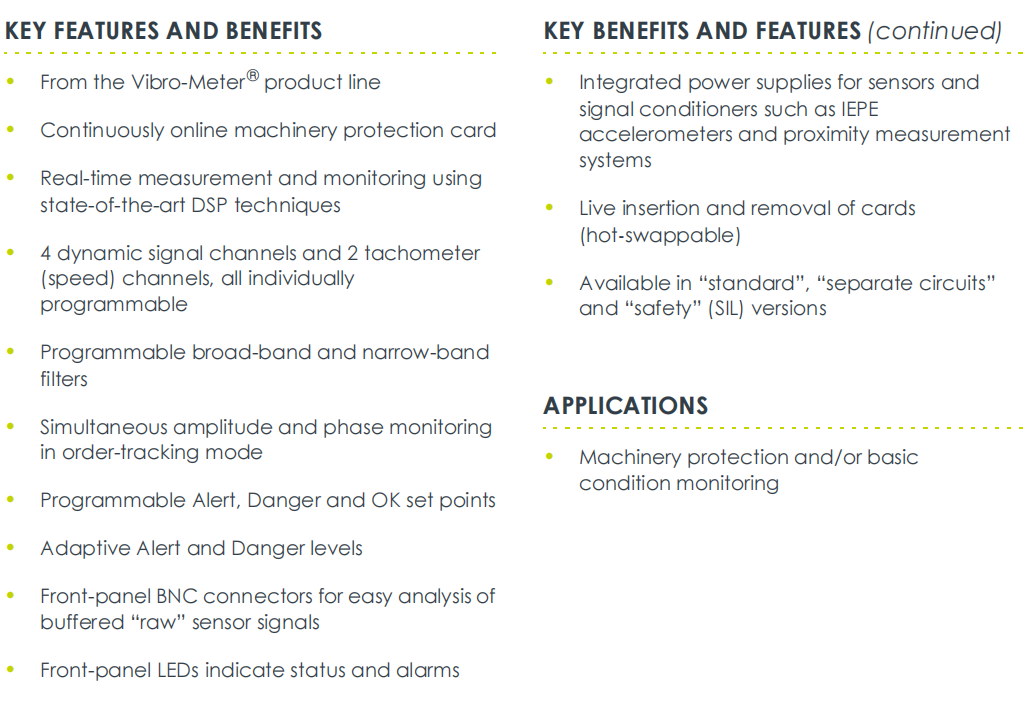

MPC4 200-510-070-112 عبارة عن بطاقة حماية ميكانيكية مستمرة عبر الإنترنت عالية الأداء من خط إنتاج مقياس الاهتزاز من Meget. تعمل بطاقة حماية الماكينات كعنصر معالجة مركزي في نظام الحماية الميكانيكية (MPS) من سلسلة VM600، والذي يستخدم للمراقبة في الوقت الفعلي وحماية المعدات الدوارة المهمة في البيئات الصناعية القاسية.

يوفر نموذج فك التشفير معلومات أساسية:

200-510: رقم الجزء الأساسي لسلسلة بطاقات MPC4.

070: معرف إصدار البرنامج الثابت/البرنامج.

1: يشير إلى الإصدار "القياسي"، الذي يوفر جميع الوظائف.

12: يشير إلى إصدار الجهاز. هذه نسخة منقحة مبكرًا من البطاقة، والتي تحتوي على الآثار الفنية المحددة الموضحة في المواصفات.

هذا الإصدار "القياسي" من MPC4 عبارة عن بطاقة متعددة الوظائف تعمل بكامل طاقتها وقادرة على معالجة إشارات الاهتزاز/الإزاحة الديناميكية من أربع قنوات وإشارات سرعة الدوران (السرعة) من قناتين في وقت واحد. يوفر تصميم MPC4 200-510-070-112 حماية موثوقة للماكينة، مما يمنع الأضرار المحتملة الناجمة عن الاهتزاز الزائد أو الإزاحة أو السرعة.

المواصفات والمعلمات

نوع المنتج                                        بطاقة الحماية الميكانيكية MPC4 (الإصدار القياسي، مراجعة الأجهزة 12)

الشكل                                          وحدة بارتفاع 6U وعرض 20 مم، مناسبة لرفوف سلسلة VM600

متطلبات النظام                              200-510-070-112 يجب استخدام كزوج بطاقات مع بطاقة إدخال/إخراج IOC4T متوافقة

إدخال إشارة ديناميكية

القنوات                                              4 قنوات مستقلة قابلة للبرمجة

نوع الإدخال                                      الجهد (0 إلى ±20 فولت تيار مستمر) أو التيار (0 إلى ±25 مللي أمبير)

مقاومة الإدخال                                   200 كيلو أوم

نطاق تردد التيار المتردد (المعالجة)             0.1 هرتز إلى 10 كيلو هرتز (غير مدمج)؛ 2.5 هرتز إلى 10 كيلو هرتز (متكامل)

نسبة رفض الوضع الشائع (CMRR)     > 60 ديسيبل عند 50 هرتز

الحديث المتبادل                                      -72 ديسيبل، تأكد من فصل القناة

مقياس سرعة الدوران/إدخال السرعة

القناة                                                قناتان مخصصتان

نطاق جهد الإدخال                            0.4 إلى 500 فولت في الثانية

نطاق السرعة                                       1 إلى 65,535 دورة في الدقيقة (مصنفة حسب أسنان التروس النبضية)

المشغل                                         اكتشاف الحواف المرتفعة/الهابطة القابلة للتكوين

قم بتخزين مخرج الإشارة "الأصلي".

الإخراج                                         يمكن توصيل 4 قنوات ديناميكية و2 مقياس سرعة الدوران من خلال موصل BNC الموجود على اللوحة الأمامية

مقاومة الخرج                              2000 Ω (إحدى السمات الرئيسية لإصدار الأجهزة المبكر هذا.) وكانت الوظيفة المعدلة لاحقًا هي مقاومة 50 Ω

استجابة التردد                           تيار مباشر إلى 40 كيلو هرتز (-3 ديسيبل)

إمدادات الطاقة الاستشعار

خرج الجهد                                    + 27.2 فولت، -27.2 فولت، + 15.0 فولت (±5%، القيمة القصوى) لكل 25 مللي أمبير

الإخراج الحالي                                     4ma لأجهزة استشعار مصدر الطاقة الحلقي

وظيفة معالجة الإنذار

معالجة النطاق العريض                             مرشحات التمرير العالي والمنخفض وتمرير النطاق القابلة للتكوين مع منحدرات تتراوح من 6 إلى 60 ديسيبل لكل أوكتاف

معالجة النطاق الضيق (تتبع الطلب)      تتبع الطلبات 1/3X و1/2X و1X و2X و3X و4X باستخدام مرشح Q ثابت (Q=28)

إعدادات التنبيه                                       قيم إنذار وإعدادات خطر قابلة للبرمجة بالكامل لكل قناة، مع تأخير وتأخر وقفل قابلين للتعديل

المراقبة التكيفية                                 يمكن ضبط مستويات الإنذار وفقًا لسرعة الجهاز أو المعلمات الخارجية الأخرى

نظام موافق                                      يراقب باستمرار الدوائر المفتوحة والدوائر القصيرة والأخطاء الأخرى عبر سلسلة القياس بأكملها (أجهزة الاستشعار والكابلات)

حماية البيئة وإصدار الشهادات

درجة حرارة التشغيل                           -25 درجة مئوية إلى +65 درجة مئوية

الشهادات                                         شهادة CE، شهادة EAC. يتوافق مع IEC/EN 61000-6-2/4 (EMC) وIEC/EN 61010-1 (السلامة الكهربائية)

متوافق مع معايير RoHS               لا يتوافق إصدار الأجهزة المبكر هذا مع معايير RoHS

السلامة الوظيفية                                 MPC4 تم اعتماد الإصدار "القياسي" بواسطة SIL 1 (IEC 61508) وPL c (ISO 13849-1)، على الرغم من استبعاد بعض الوظائف (مقياس سرعة الدوران والتتبع) من شهادة تطبيقات السلامة هذه.

الاتصالات والتكوين

واجهة التكوين                           واجهة اللوحة الأمامية RS-232 أو ناقل VME (يلزم اتصال Ethernet بوحدة تحكم الحامل CPLix)

برنامج التكوين                           برنامج VM600 MP8x
