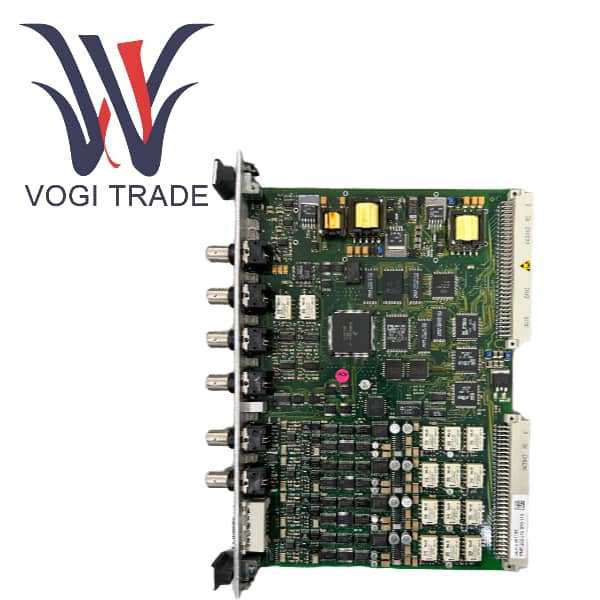

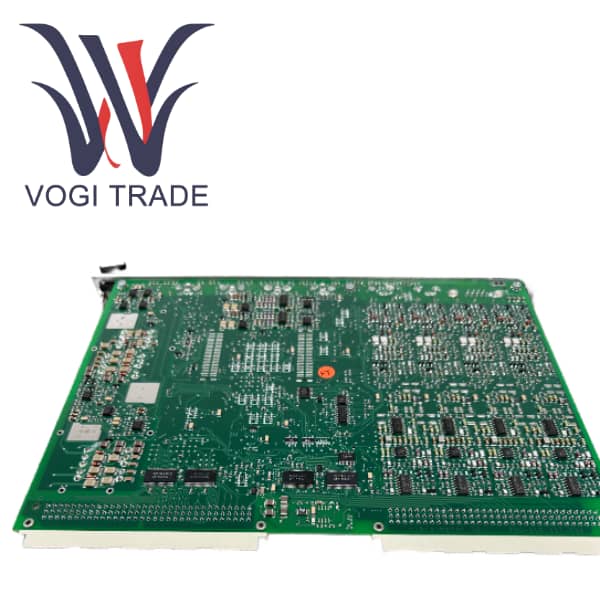

MPC4 200-510-070-113

ميزة المنتج

تعد MPC4 (الطراز: 200-510-070-113) وحدة المعالجة الأساسية لنظام الحماية الميكانيكية من سلسلة VM600 في خط إنتاج VM. هذه عبارة عن بطاقة حماية ميكانيكية قوية متصلة بالإنترنت بشكل مستمر وتعتمد تقنية معالجة الإشارات الرقمية المتقدمة وتستخدم للمراقبة في الوقت الفعلي وحماية المعدات الدوارة المهمة.

ينتمي هذا الطراز إلى إصدار الأجهزة المبكر للإصدار "القياسي" (إصدار الأجهزة 113) وهو أحد البطاقات الفردية الأكثر كلاسيكية والأكثر استخدامًا في نظام VM600. يجب استخدامه جنبًا إلى جنب مع بطاقة الإدخال/الإخراج IOC4T لتشكيل قناة مراقبة كاملة بشكل مشترك. تتمثل وظيفة MPC4 200-510-070-113 الأساسية في معالجة أربع إشارات ديناميكية (مثل الاهتزاز والإزاحة) وإشارتين رئيسيتين (سرعة الدوران) في وقت واحد، ومن خلال قيم إعداد التنبيه القابلة للبرمجة، تصدر بطاقة حماية الماكينة على الفور إشارات إنذار أو إيقاف تشغيل عند تعطل المعدات، مما يمنع تلف المعدات.

مواصفات المنتج والمعلمات

نوع المنتج                                         بطاقة الحماية الميكانيكية MPC4 (الإصدار القياسي)

إصدار الأجهزة                                  113 (الإصدار القديم، للحصول على التفاصيل، راجع الوصف التالي)

يجب استخدام متطلبات المطابقة                           بالتزامن مع بطاقة الإدخال/الإخراج IOC4T

إدخال إشارة ديناميكية

عدد القنوات                               4

نوع الإدخال                                     الجهد (0 إلى ±20 فولت تيار مستمر) أو التيار (0 إلى ±25 مللي أمبير)

مقاومة الإدخال                                    200 كيلو أوم

نطاق التردد                                 DC إلى 60 كيلو هرتز (-3 ديسيبل، عند مشاركة ناقل Raw)

نطاق تردد التيار المتردد (المعالجة)              0.1 هرتز إلى 10 كيلو هرتز

نسبة رفض الوضع الشائع (CMRR)      >60 ديسيبل عند 50 هرتز

الحديث المتبادل                                           -72 ديسيبل

إدخال إشارة المفتاح

عدد القنوات                              2

نطاق جهد الإدخال                             0.4 إلى 500 فولت في الثانية

نطاق سرعة الدوران                           0.016 هرتز إلى 50 كيلو هرتز (الإدخال)؛ من 1 إلى 65,535 دورة في الدقيقة (بعد المعالجة)

وضع التشغيل                                 يتم تشغيله بواسطة عتبة الحافة الصاعدة/الهابطة للإشارة

الإخراج مخزنة

خرج الإشارة الديناميكية "الأصلي"               4 واجهات BNC على اللوحة الأمامية

مقاومة الخرج                                  2000 أوم (إحدى ميزات الإصدار القديم، 50 أوم في الإصدار الجديد)

نطاق التردد                                  تيار مباشر إلى 40 كيلو هرتز (-3 ديسيبل)

نطاق الصناعة المطبق

مراقبة اهتزاز العمود، واهتزاز المحامل، واللامركزية، والمرحلة الرئيسية وإزاحة توربينات الغاز، والتوربينات البخارية، والتوربينات المائية، ومولدات توربينات الرياح في طاقة الطاقة.

حماية شاملة لضواغط خطوط أنابيب النفط والغاز وتوربينات المنصات البحرية ووحدات الضخ وتوربينات الغاز.

أنظمة الحماية للمعدات الدوارة الكبيرة عالية السرعة في الصناعات التحويلية، مثل المنافيخ التوربينية، والضواغط الطاردة المركزية، والمحركات الكبيرة.

يتم إجراء التطوير والصيانة الصناعية التقليدية كقطع غيار للعدد الكبير الحالي من أنظمة VM600 الموجودة في الخدمة.

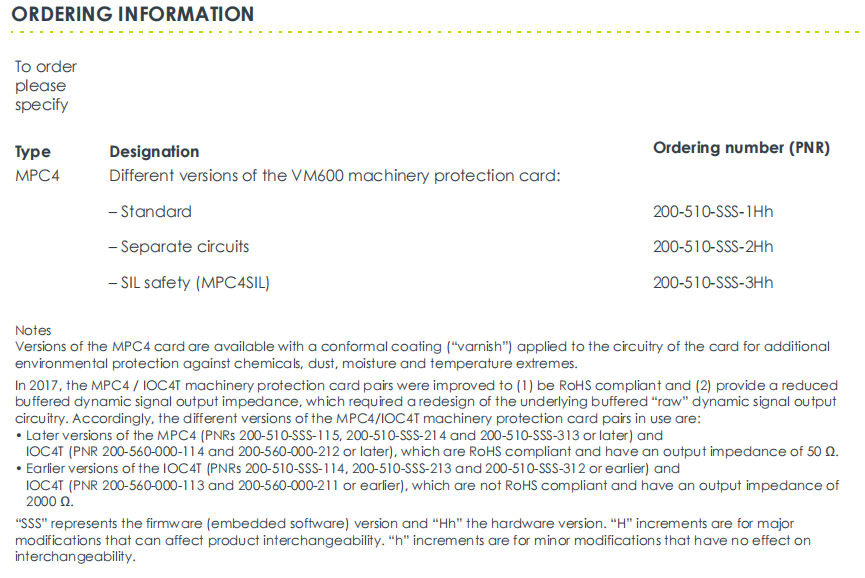

تحميل ورقة البيانات
