RPS6U 200-582-500-013

نظرة عامة على المنتج

الموديل 200-582-500-013

رقم الطلب PNR       200-582-500-013

نوع مصدر الطاقة        إصدار دخل التيار المتردد

النظام الأساسي القابل للتطبيق       VM600. يشير الرقم "0" في اللاحقة "013" بوضوح إلى أنه الإصدار VM600 (Mk1).

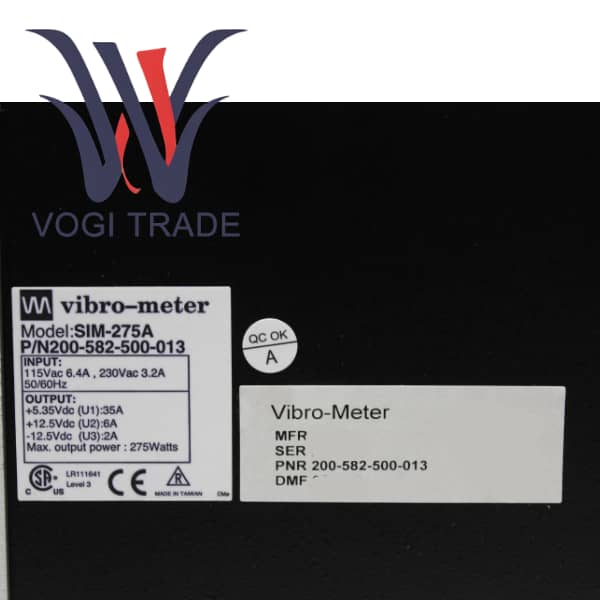

جهد الإدخال المقدر     115/230 فولت تيار متردد. تدعم وحدة الطاقة هذه معياري الطاقة الرئيسيين العالميين ويمكن تكييفها من خلال وصلات العبور الداخلية أو التبديل التلقائي.

المظهر المادي     اللوحة الأمامية مطلية

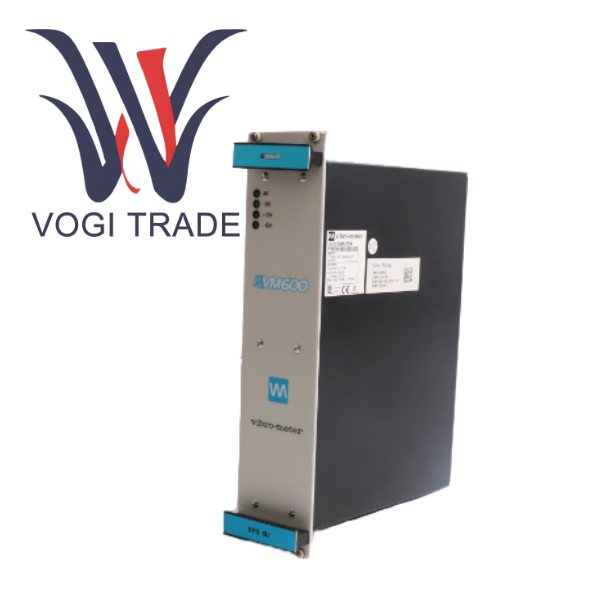

200-582-500-013 عبارة عن وحدة طاقة رف عالية الأداء وموثوقة للغاية مصممة خصيصًا للجيل الأول من نظام VM600، مدعومة بالكهرباء الرئيسية القياسية. يعمل RPS6U بمثابة جوهر الطاقة لبناء نظام مراقبة VM600 مستقر.

الميزات الوظيفية للمنتج

إن RPS6U أبعد ما يكون عن كونه محول AC/DC بسيط. يعد 200-582-500-013 حلاً للطاقة موثوقًا به للغاية ومصمم بدقة لتلبية المتطلبات الصعبة لأنظمة مراقبة الحالة الصناعية ذات المهام الحرجة. يمكن تحليل الميزات الوظيفية بعمق من الأبعاد الستة التالية: خرج طاقة دقيق متعدد القنوات ومتكامل للغاية

مصدر طاقة متعدد القضبان، يمكن لوحدة واحدة أن توفر في الوقت نفسه جميع قضبان جهد التيار المستمر التي يتطلبها نظام VM600: +5VDC، +12VDC و-12VDC. يلغي هذا التصميم المتكامل الحاجة إلى مصادر طاقة خارجية متعددة القنوات ويبسط بنية النظام.

تنظيم دقيق للجهد وانخفاض مستوى الضجيج: تخضع كل قناة إخراج لتنظيم جهد مستقل وعالي الدقة ومعالجة ترشيح. على وجه الخصوص، تتميز مخرجات +5V و±12V بتموج وضوضاء منخفضين للغاية، وهو أمر بالغ الأهمية لضمان دقة التحويل من التناظري إلى الرقمي لبطاقات الحصول على البيانات عالية السرعة مثل MPC4. قد يتم إساءة تقدير أي ضجيج صادر عن مصدر الطاقة باعتباره إشارة اهتزاز للجهاز، مما يؤدي إلى ظهور إنذارات كاذبة.

آليات الحماية والتشخيص الشاملة المدمجة

حماية EMC الأمامية: يمكن لمرشح EMI/RFI المدمج عالي الأداء أن يمنع بشكل فعال التداخل المشع من شبكة الطاقة، ويمنع أيضًا ضوضاء التبديل الناتجة عن وحدة الطاقة نفسها من تلويث شبكة الطاقة، مما يضمن التشغيل المستقر لحامل VM600 بأكمله في بيئة كهرومغناطيسية معقدة وتلبية معايير EMC الصناعية الصارمة.

حماية من التيار الزائد وقصر الدائرة: توفر الصمامات المدمجة خط الدفاع الأول لمنع الأضرار الكارثية الناجمة عن الأعطال الداخلية أو دوائر القصر الخارجية. يمكن لدوائر الحماية الأكثر تقدمًا أن تتعافى تلقائيًا بعد إزالة الخلل دون الحاجة إلى تدخل يدوي.

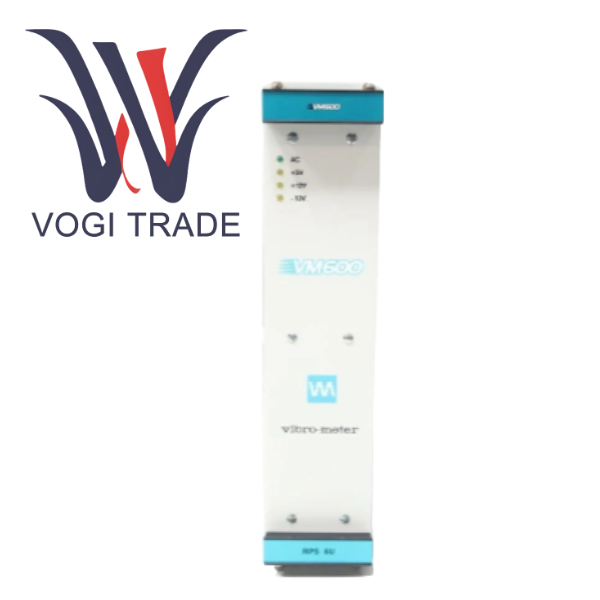

تصور الحالة: ضوء مؤشر LED الموجود على اللوحة الأمامية ليس مجرد إشارة بسيطة "للتشغيل/الإيقاف"، ولكنه أيضًا نافذة للحالة الصحية في الوقت الفعلي

IN: 200-582-500-013 لا يشير فقط إلى وجود كهرباء، ولكنه يعني أيضًا أن جهد الإدخال يقع ضمن نطاق التشغيل العادي.

+5 فولت، +12 فولت، -12 فولت: كل سكة جهد لها مؤشر مستقل. بمجرد أن تتعرض دائرة معينة لانخفاض الجهد أو الجهد الزائد أو الحمل الزائد، ينطفئ مؤشر LED المقابل أو يغير حالته، مما يتيح لموظفي الصيانة تحديد موقع سكة ​​الطاقة المعيبة المحددة في غضون ثوانٍ وتقليل وقت استكشاف الأخطاء وإصلاحها بشكل كبير.

دعم زائد للبنيات عالية التوفر

يعد تصميم التكرار N+1، RPS6U، هو الأساس المادي لـ VM600 لتحقيق هدف "عدم النزول أبدًا". يمكن تركيب وحدتين RPS6U في حامل VM600 قياسي. في الظروف العادية، يتقاسم مصدرا الطاقة الحمل بالتساوي. عندما يتعطل أحد مصادر الطاقة، يمكن للآخر أن يتولى 100% من حمل النظام بسلاسة وعلى الفور. العملية برمتها شفافة تماما لتطبيقات الطبقة العليا، مع عدم فقدان البيانات أو إعادة تشغيل النظام.

إمكانية التبديل السريع: تدعم وحدة الطاقة الإدخال أو الإزالة الآمنة أثناء تشغيل النظام. وهذا يجعل من الممكن إجراء الصيانة الوقائية أو استبدال الوحدات المعيبة دون مقاطعة مراقبة المعدات الحيوية، مما يقلل وقت التوقف غير المخطط له إلى الصفر.
