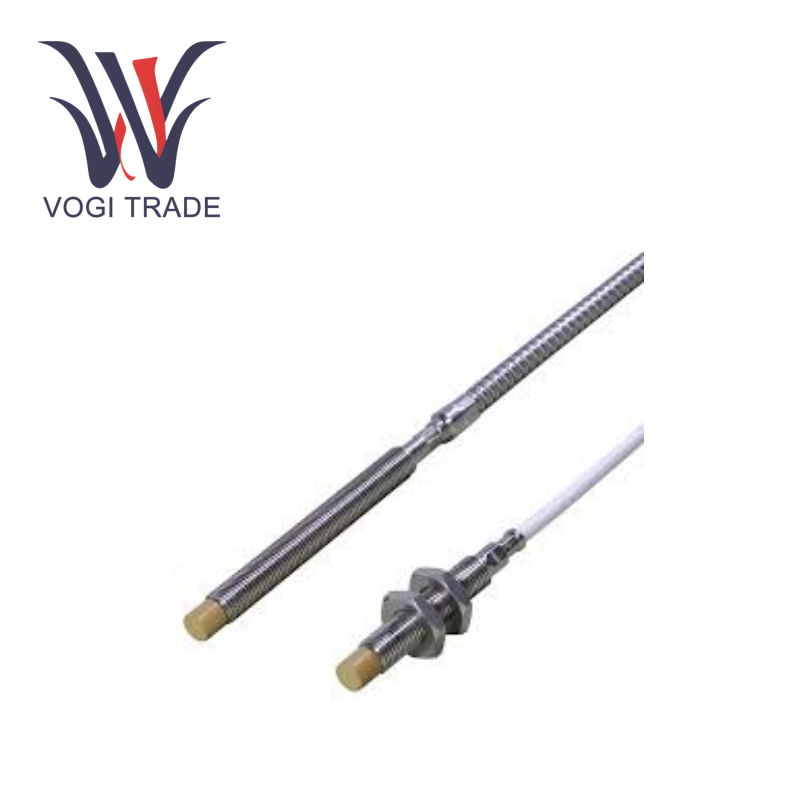

العلامة التجارية: Vibro-Meterالوصف: محول القربالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 36مدة الدفع: T/T.ميناء الشحن: شنتشنيعد Vibro-Meter TQ401 111-401-000-013-A2-B6-C030-D000-E015-F5-G000-H10 عبارة عن محول القرب الذي يستخدم التكنولوجيا التيار الدولي غير الملامسة لقياس الاهتزاز وتوضيح الآلات الدورية بدقة.
| تصنيع |
فيبرو متر |
| رقم النموذج | TQ401 |
| رقم الطلب |
111-401-000-013-A2-B6-C030-D000-E015-F5-G000-H10 |
| كتالوج |
VM600 |
| بلد المنشأ |
سويسرا |
| رمز HS |
9031809090 |
| البعد |
مسبار: 10 × 60 مم ؛ جهاز الإرسال: 95 × 70 × 40mm |
| بُعد التعبئة |
10 × 25 سم |
| وزن |
2 كجم |
التكوين الأساسي
النوع: مستشعر إزاحة لا تتواصل بالدوامة الحالي
مرسل الإشارة: IQS450
إجمالي طول النظام: 10 أمتار
كابل التحقيق: 1.5 متر (الخيار E015)
كابل التمديد: 8.5 متر (مطلوب كابل التمديد EA401 لتلبية متطلبات الحد الأدنى 8.5 متر)
خيارات الإخراج: إخراج الجهد (الخيار B6 ، المقابل لـ -1.6V إلى -17.6V)
شهادة الانفجار المقاومة للانفجار: ex ia iic t6 آمن بشكل جوهري (الخيار A2 ، مناسب للمنطقة 0/1/2)
مؤشر ترابط التحقيق: القياس M10 × 1 (الخيار C030)
حماية التحقيق: لا توجد حماية إضافية (الخيار F5)
المعلمات الرئيسية
مبدأ القياس: قياس الإزاحة الحالية غير الملامسة
المدى: 0.2-2.2 مم (النطاق الخطي)
الحساسية: 8 mV/μM (وضع إخراج الجهد)
استجابة التردد: DC-20 KHz (-3 ديسيبل)
الخطي: ≤ ± 0.5 ٪ (المقياس الكامل ، المعايرة القياسية)
المادة المستهدفة: VCL 140 Steel (أي ما يعادل AISI 4140 ، إلخ)
مقاومة درجة حرارة التحقيق: -40 درجة مئوية إلى +180 درجة مئوية (على المدى الطويل)
+220 درجة مئوية (البقاء على المدى القصير)
مقاومة درجة حرارة المرسل: -35 درجة مئوية إلى +85 درجة مئوية
مستوى حماية التحقيق: IP68 (الرأس)
شهادة النظام: ATEX/IECEX/CSA/KGS/ROSSTANDARD
سيناريوهات التطبيق
مراقبة اهتزاز عمود آلات الدوران (التوربينات البخارية ، الضواغط ، المضخات ، إلخ)
القياس المحوري وقياس الخلوص
مناطق خطرة (شهادة مقاومة للانفجار)
متوافق مع نظام مراقبة VM600/VibroSmart
تعليمات أخرى
متطلبات المعايرة: مطلوب معايرة مع هدف VCL 140 الصلب في بيئة 23 درجة مئوية ± 5 درجة مئوية. تكوين الكابلات: يتم تحقيق طول إجمالي 10 أمتار من خلال الجمع بين كابل التحقيق (1.5 متر) + كبل تمديد (8.5 متر).
قابلية التبادل: TQ401 111-401-000-013-A2-B6-C030-D000-E015-F5-G000-H10 جميع مكونات النظام (المسبار ، الكابل ، المرسل) قابلة للتبديل.
