TQ402 111-402-000-012 A1-B1-C075-D000-E050-F2-G050-H05

نظرة عامة على المنتج

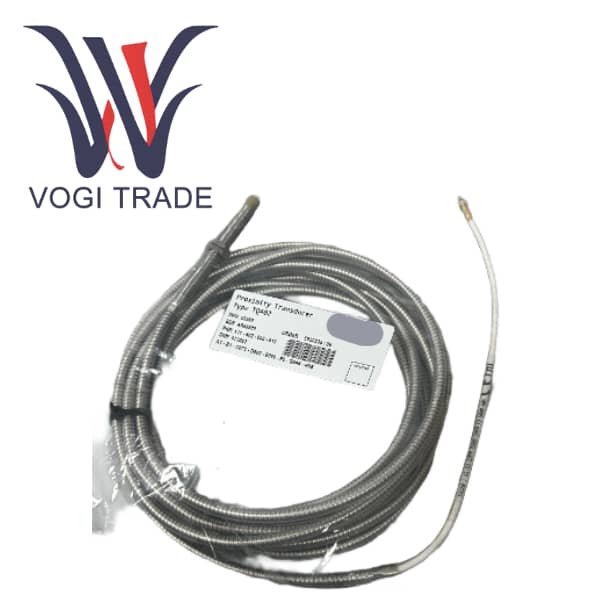

هذا المنتج هو TQ402 111-402-000-012 A1-B1-C075-D000-E050-F2-G050-H05 مستشعر إزاحة التيار الدوامي غير المتصل الذي تنتجه شركة Meggitt (Vibra-Meter ®)، وهو منتج آمن جوهريًا مصمم خصيصًا للبيئات التي يحتمل أن تكون قابلة للانفجار. ينتمي محول طاقة القرب إلى نظام قياس القرب المكون من TQ402/TQ412 وEA402 وIQS900، والذي يستخدم للمراقبة المستمرة والدقيقة للاهتزاز الشعاعي والإزاحة المحورية للآلات الدوارة في المناطق الخطرة.

يشير رقم الطلب المحدد هذا إلى أن هذا المستشعر لا يتمتع بالأداء العالي لسلسلة TQ402 فحسب، بل اجتاز أيضًا شهادة السلامة الجوهرية الصارمة "Ex i"، ويمكن استخدامه بأمان في المنطقة 0 و1 و2 من البيئات ذات الغازات القابلة للاشتعال والانفجار مثل البترول والصناعة الكيميائية والغاز الطبيعي. يشتمل تكوين TQ402 على مبيت بطول 75 مم، وكابل مدمج بطول 5 أمتار، وخرطوم مرن من الفولاذ المقاوم للصدأ مع غلاف FEP للحماية. TQ402 111-402-000-012 A1-B1-C075-D000-E050-F2-G050-H05 هو حل موثوق وآمن للغاية مصمم لسيناريوهات التطبيقات الصعبة.

مواصفات المنتج والمعلمات

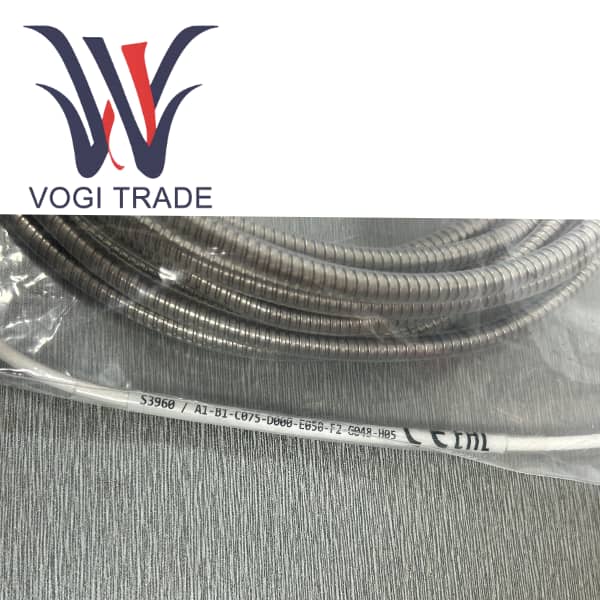

تحليل التكوين التفصيلي لرقم الطلب

A1              المعيار البيئي - النوع الآمن جوهريًا (مثال i). هذا هو الاختلاف الأساسي عن النموذج السابق، مما يشير إلى أن هذا المستشعر يتوافق مع معيار السلامة الجوهرية المقاوم للانفجار.

B1              خيط الصدفة - خيط متري M10 × 1، متعدد الاستخدامات وسهل التركيب.

C075          طول الصدفة - 75 ملم. يوفر الغلاف الأطول ثباتًا ميكانيكيًا أفضل ودعمًا على جدران التثبيت الأكثر سمكًا.

D000          طول الخيوط -0 مم، مع مرور الخيوط عبر المبيت بالكامل.

E050          طول الكابل المتكامل - 5.0 متر.

F2              حماية اختيارية - خرطوم مرن من الفولاذ المقاوم للصدأ مزود بغمد FEP. توفير أعلى مستوى من الحماية الميكانيكية (مقاومة الصدمات، مقاومة الضغط، مقاومة التآكل) والحماية من التآكل الكيميائي للكابلات.

G050           طول الخرطوم المرن - 0.5 متر. قم بحماية أقسام الكابل الرئيسية بالقرب من رأس المستشعر.

H05            الطول الإجمالي للنظام - 5 أمتار.

الأداء الرئيسي والمعايير المادية:

مبدأ القياس           تأثير التيار الدوامي

نطاق القياس الخطي      2 مم أو 4 مم (حسب إعدادات IQS900)

الحساسية                               8 مللي فولت/ميكرومتر (نطاق 2 مم) أو 4 مللي فولت/ميكرومتر (نطاق 4 مللي متر) - خرج الجهد

استجابة التردد               تيار مستمر إلى 20 كيلو هرتز (-3 ديسيبل)

درجة حرارة التشغيل             -40 درجة مئوية إلى +180 درجة مئوية (المسبار) -40 درجة مئوية إلى +120 درجة مئوية (الكابلات والموصلات)

الخطية                               بالإشارة إلى منحنى الأداء في ورقة البيانات، فإن الخطأ النموذجي صغير للغاية.

درجة الحماية                    IP68 (رأس المستشعر والكابل المدمج).

شهادة مقاومة للانفجار      تتوافق مع Ex ia IIC T6... ينطبق معيار T3 Ga على المناطق الخطرة في مناطق متعددة مثل أوروبا والمناطق الدولية (IECEx) وأمريكا الشمالية. رقم الشهادة مثل LCIE 11 ATEX 3091X.

المادة المستهدفة                      الفولاذ الموصل المغناطيسي (مثل AISI 4140).
