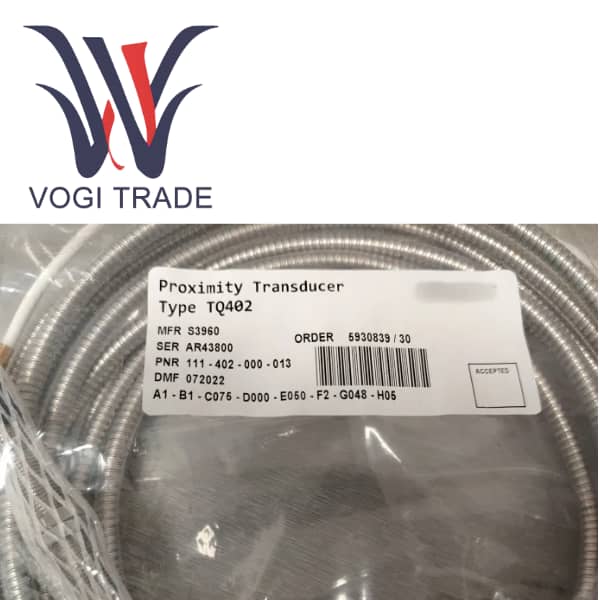

TQ402 111-402-000-013 A1-B1-C042-D000-E050-F0-G000-H10

نظرة عامة على المنتج

TQ402 عبارة عن مستشعر إزاحة تيار إيدي عالي الأداء وغير متصل في خط إنتاج Vibra-Meter من Meggit. 111-402-000-013 A1-B1-C042-D000-E050-F0-G000-H10 هو مكون قياس أساسي لأنظمة حماية الماكينة (MMS) ومراقبة الحالة (CMS)، وهو مصمم خصيصًا لقياس الاهتزاز الشعاعي والإزاحة المحورية لأعمدة الآلات الدوارة مثل توربينات البخار والضواغط والمضخات بدقة.

يحدد رقم الطلب المحدد هذا تكوين المستشعر المناسب للبيئات الصناعية القياسية، والذي يتميز بهيكل متوسط ​​الطول وكابل مدمج بطول 5 أمتار. لا يأتي هذا التكوين مزودًا بخرطوم حماية خارجي، مما يعني أنه أكثر ملاءمة للتركيب في البيئات التي يمكن فيها حماية كابلات المستشعر بشكل كامل (مثل القنوات أو حوامل الكابلات)، وهو حل اقتصادي وفعال. عند إقرانها بمكيف الإشارة IQS900، فإنها تشكل سلسلة قياس كاملة ومعايرة، مشهورة بموثوقيتها ودقتها العالية.

مواصفات المنتج والمعلمات

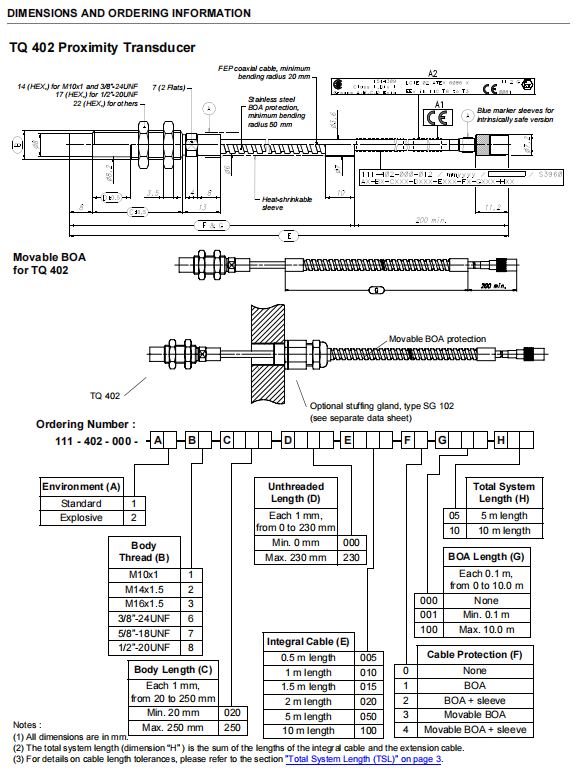

تحليل التكوين التفصيلي لرقم الطلب

A1                   المعايير البيئية - تنطبق على المناطق غير الخطرة، وتحديدًا البيئات الصناعية العامة

B1                   خيط شل - خيط متري M10 × 1، وهو حجم التثبيت الأكثر عالمية وشائعًا في جميع أنحاء العالم، مما يسهل عملية الشراء والتركيب.

C042               طول الصدفة - 42 ملم. يعد طول الغلاف الأقصر هذا مناسبًا للغاية للاستخدام في المواقف ذات مساحة التثبيت المحدودة، كما هو الحال عندما يكون رأس التثبيت ضحلًا نسبيًا.

D000               طول الخيط -0 مم، مما يشير إلى أن الخيط يمر عبر مبيت المستشعر بالكامل.

E050               طول الكابل المتكامل - 5.0 متر. يمكّن هذا الطول المستشعر من الحصول على مرونة كافية في الأسلاك دون الاستخدام الفوري لكابلات التمديد، مما يسمح بتوصيله من صندوق توصيل الجهاز بمكيف الإشارة على مسافة أكبر.

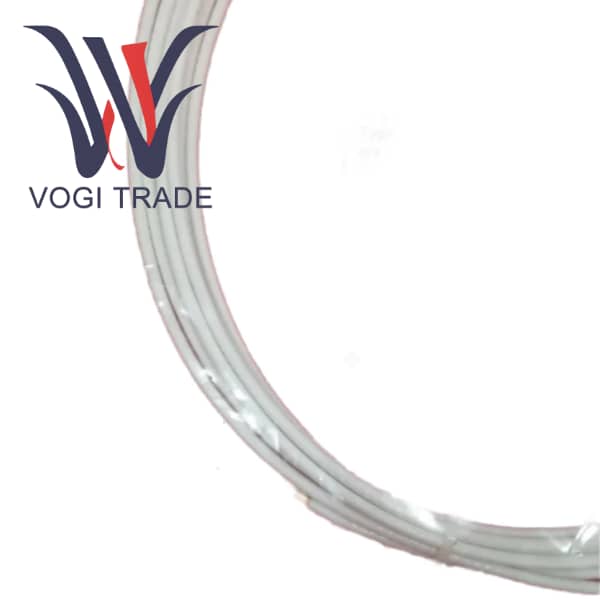

F0                  حماية اختيارية - لا شيء. الكابل عبارة عن كابل محوري قياسي مطلي بـ FEP بدون خراطيم معدنية مرنة من الفولاذ المقاوم للصدأ أو أغلفة إضافية.

G000             خرطوم مرن بطول -0 متر، مما يؤكد عدم حماية الخرطوم.

H05                الطول الإجمالي للنظام - 5 أمتار. ويشير إلى أن الطول الإجمالي لسلسلة القياس هذه هو 5 أمتار، ولا يتم استخدام سوى الكابل المدمج الذي يأتي مع المستشعر.

الأداء الرئيسي والمعلمات المادية

مبدأ القياس                 تأثير تيار إيدي

نطاق القياس الخطي          2 مم أو 4 مم (حسب خيار تكييف IQS900 الذي يأتي معه)

حساسية

خرج الجهد                            8 مللي فولت/ميكرومتر (يتوافق مع نطاق 2 مم) أو 4 مللي فولت/ميكرومتر (يتوافق مع نطاق 4 مم)

استجابة التردد                   تيار مباشر إلى 20 كيلو هرتز (-3 ديسيبل)

درجة حرارة التشغيل

مسبار الاستشعار                             -40 درجة مئوية إلى +180 درجة مئوية

الكابلات والموصلات               -40 درجة مئوية إلى +120 درجة مئوية

الخطية                                يرجى الرجوع إلى منحنيات الأداء في الصفحات 8-9 من ورقة البيانات. الخطأ النموذجي ضمن النطاق الخطي صغير للغاية.

درجة الحماية                         IP68 (رأس المستشعر وقسم الكابل المدمج).

الموصل                                  موصل محوري صغير ذاتي القفل.

المادة المستهدفة                           فولاذ موصل مغناطيسي. مادة المعايرة القياسية هي الفولاذ المكافئ لـ VCL 140 / AISI 4140.

الميزات الوظيفية للمنتج

وظائف تكامل وتشخيص متقدمة للنظام (يتم تحقيقها من خلال IQS900)

المكونات قابلة للتبديل بالكامل. تمت معايرة كابلات TQ402 وEA402 ومكيف الإشارة IQS900 كنظام متكامل. عند تلف أي مكون، يمكن استبدال نفس جزء النموذج مباشرة دون إعادة معايرة النظام بأكمله، مما يبسط عملية الصيانة بشكل كبير ويقلل من تكاليف المخزون.

عندما يتم تجهيز IQS900 بوظيفة التشخيص (خيار الطلب C2)، يمكن للنظام مراقبة ملف المستشعر، وسلامة الكابل، وحالة الاتصال، وصحة المكيف نفسه في الوقت الفعلي. بمجرد اكتشاف مشكلة (مثل دائرة مفتوحة أو دائرة قصيرة)، سيتم إرسال إنذار على الفور إلى نظام المراقبة عن طريق إخراج إشارة تيار أو جهد خارج النطاق الطبيعي (مثل >-15.5 مللي أمبير أو <-20.5 مللي أمبير)، مما يحقق الصيانة التنبؤية.

تم تصميم جهاز IQS900 المزود بتشخيص مستوى سلامة السلامة (SIL) بما يتوافق مع معايير SIL 2 (IEC 61508) ويمكن استخدامه مباشرة في الأنظمة المتعلقة بالسلامة كجزء من حماية الماكينة للمساعدة في منع الأعطال الكارثية.

أداء كهربائي متميز

استجابة التردد الواسعة للتيار المستمر إلى 20 كيلو هرتز (-3 ديسيبل) تمكن TQ402 111-402-000-013 A1-B1-C042-D000-E050-F0-G000-H05 ليس فقط من قياس الإزاحات المتغيرة ببطء (مثل الموضع المحوري)، ولكن أيضًا من التقاط الاهتزازات بدقة الناتجة عن اختلال المحاذاة، وعدم التوازن، وتشابك التروس، وما إلى ذلك في المعدات الدوارة عالية السرعة، مما يوفر بيانات غنية لتشخيص الأخطاء.

نسبة إشارة إلى ضوضاء عالية وقدرة مضادة للتدخل. يضمن تصميم الدوائر المحسّنة وتقنية الحماية، جنبًا إلى جنب مع التوافق الكهرومغناطيسي المحسّن (EMC) لجهاز IQS900، إخراج إشارات مستقرة ومنخفضة الضوضاء حتى في البيئات الكهرومغناطيسية الصناعية المعقدة.

يدعم الإخراج المرن وإمدادات الطاقة إخراج تيار سلكين (حلقة 4-20 مللي أمبير، مقاومة قوية للتداخل، مناسبة للنقل عن بعد) وإخراج جهد 3 أسلاك (استجابة ديناميكية جيدة، مناسبة لقياس الاهتزاز عالي التردد)، ويمكن أن تكون متوافقة مباشرة مع أنظمة المراقبة السائدة مثل VM600 وVibroSmart.
