العلامة التجارية: فيبرو ميترالوصف:محول القربالحالة: جديدالضمان: 1 سنةكمية المخزون: 1مصطلح الدفع: T / Tميناء الشحن: شنتشنTQ402 111-402-000-013-A1-C120-D35-E050-F2-G048-H05 هي وحدة مراقبة الاهتزازات الصناعية التي تنتجها Vibro-Meter، وتستخدم بشكل رئيسي لحماية الاهتزاز ومراقبة الآلات الدوارة.
| تصنيع |
مقياس الاهتزاز |
| رقم الموديل |
TQ402 |
| رقم الطلب |
111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05 |
| كتالوج |
المجسات وأجهزة الاستشعار |
| بلد المنشأ |
سويسرا |
| رمز النظام المنسق |
8537109090 |
| البعد |
26.2 سم * 12.5 سم * 2 سم |
| البعد التعبئة |
28.2 سم * 14.5 سم * 4 سم |
| وزن |
0.3 كجم |
نظرة عامة على المنتج
TQ402 111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05 عبارة عن مستشعر تقارب غير متصل في خط إنتاج مقياس الاهتزاز، مصمم خصيصًا لقياس الإزاحة النسبية والاهتزاز والموضع في الآلات الدوارة بدقة عالية. عند إقرانه بمنظم الإشارة IQS900 وسلك التمديد EA402، فإنه يشكل جزءًا من نظام قياس المعايرة. يتم تطبيق هذا النظام على نطاق واسع في التطبيقات الرئيسية في مجالات توليد الطاقة والنفط والغاز والمجالات الصناعية للحماية الميكانيكية ومراقبة الحالة.
مواصفات المنتج والمعلمات
رقم الطلب 111-402-000-013-A1-B1-C075-D000-E050-F2-G050-H05
A1 البيئة القياسية (منطقة غير خطرة)
B1 M10 × 1 خيط متري
C075 طول المركبة = 75 ملم
D000 الطول غير الملولب = 0 ملم
E050 طول الكابل الإجمالي = 5.0 م
F2 الحماية الاختيارية = خرطوم مرن من الفولاذ المقاوم للصدأ مزود بغمد FEP
G050 طول الخرطوم = 0.5 م
H05 الطول الإجمالي للنظام = 5 أمتار

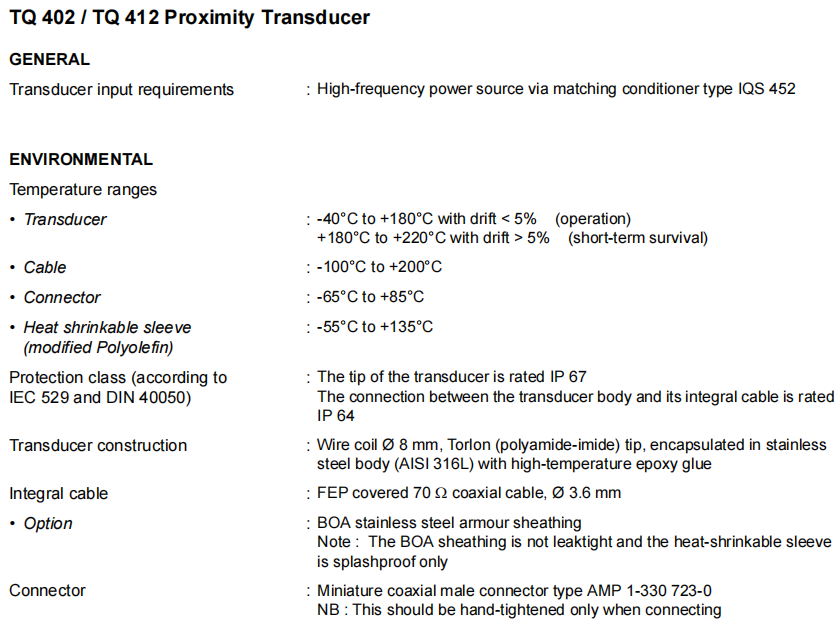

المواصفات الرئيسية
مبدأ القياس تيار إيدي
نطاق القياس 2 ملم أو 4 ملم اعتمادًا على تكوين IQS900
الحساسية 8mv /ميكرومتر أو 4mv /ميكرومتر جهد الإخراج
2.5 ميكرو أمبير/ميكرومتر أو 1.25 ميكرو أمبير/ميكرومتر الإخراج الحالي
استجابة التردد DC إلى 20 كيلو هرتز -3 ديسيبل
درجة حرارة التشغيل -40 درجة مئوية إلى +180 درجة مئوية درجة حرارة البقاء على المدى القصير تصل إلى +220 درجة مئوية
الخطية راجع منحنى الأداء الصفحات 8-9
درجة الحماية IP68 طرف المستشعر والكابل
الموصل محوري صغير ذاتي القفل
الميزات الوظيفية للمنتج
قياس عالي الدقة لعدم الاتصال يعتمد على مبدأ التيار الدوامي
تعتمد التكنولوجيا الأساسية على مبدأ الحث الكهرومغناطيسي. يولد الملف الموجود داخل مسبار المستشعر مجالًا كهرومغناطيسيًا عالي التردد. عند الاقتراب من هدف معدني، سيتم حث تيارات إيدي على سطح الهدف، مما يؤثر على مقاومة الملف. يتم قياس تغيير المعاوقة هذا بواسطة مكيف الإشارة IQS900 ويتم تحويله خطيًا إلى إشارة جهد أو تيار متناسبة مع الفجوة.
تكمن الميزة الأساسية في طبيعته الكاملة لعدم الاتصال، والتي تتجنب الاحتكاك والتآكل مع الجزء الذي تم اختباره، ولها عمر خدمة نظري طويل بلا حدود. TQ402 111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05 مناسب بشكل خاص لقياس اهتزاز وإزاحة الآلات الدوارة عالية السرعة، دون فرض حمل إضافي أو تآكل على معدات التشغيل.
القدرة على التكيف البيئي والمتانة المتميزة
يتيح نطاق درجة حرارة التشغيل الواسع جدًا لجسم المستشعر العمل ضمن نطاق درجة حرارة يتراوح من -40 درجة مئوية إلى +180 درجة مئوية، ويمكنه تحمل ما يصل إلى 220 درجة مئوية على المدى القصير. يتيح ذلك تركيب محولات الطاقة القريبة مباشرة بالقرب من المكونات ذات درجة الحرارة العالية مثل توربينات البخار وتوربينات الغاز دون الحاجة إلى أنظمة تبريد معقدة.
يتميز الهيكل المادي القوي برأس مسبار مصنوع من مادة Torlon® (بولي أميد إيميد)، وهو بلاستيك هندسي عالي الأداء يتمتع بقوة ميكانيكية عالية للغاية، ومقاومة التآكل ومقاومة درجات الحرارة العالية. الغلاف مصنوع من الفولاذ المقاوم للصدأ AISI 316L، مما يوفر مقاومة ممتازة للتآكل.

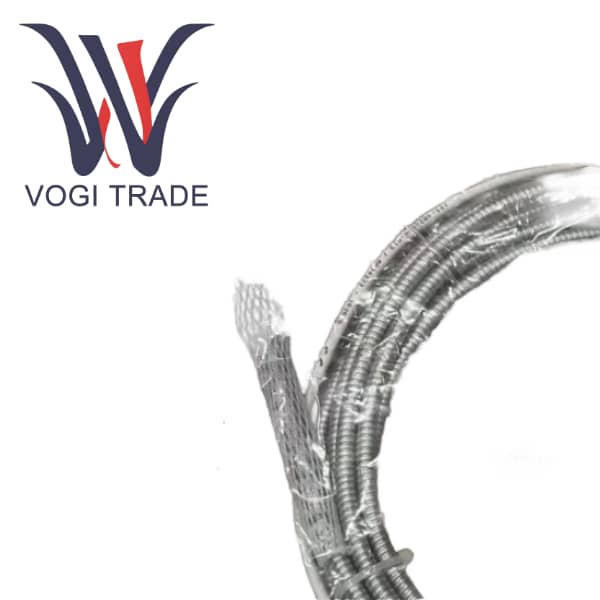

يتم تحقيق قدرة الحماية القوية من خلال وصول رأس المستشعر والكابل المدمج إلى مستوى حماية IP68، وهو مقاوم تمامًا للغبار ويمكن غمره في الماء لفترة طويلة. يمكنه التعامل مع البيئات الصناعية القاسية مثل الرطوبة وبقع الزيت والغبار. يوفر خرطوم الفولاذ المقاوم للصدأ المرن الاختياري مع غلاف FEP لـ TQ402 111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05 حماية إضافية ضد الصدمات والضغط والخدوش والتآكل الكيميائي.
