TQ412 111-412-000-012-A1-B1-E010-F1-G010-H05

الاستعدادات قبل التثبيت

تحقق من النموذج والمواد

تأكد من أن طراز المستشعر المستلم هو 111-412-000-012 A1-B1-E010-F1-G010-H05.

تحقق مما إذا كانت المواد الداعمة كاملة، بما في ذلك مستشعر TQ412 (مع خرطوم من الفولاذ المقاوم للصدأ بطول 1 متر)، وكابل تمديد EA402 بطول 4.0 متر، وواقي اتصال IP 172، ومكيف الإشارة IQS900.

قم بالفحص البصري للخرطوم المرن المصنوع من الفولاذ المقاوم للصدأ وكابل FEP الخاص بـ TQ412 بحثًا عن أي فجوات أو قطع أو تشوهات ناتجة عن النقل. لا تقم بالتثبيت إذا كان هناك أي ضرر.

تخطيط مسار الأسلاك

على جانب TQ412 من الواجهة الأمامية، قم بتخطيط المسار من فتحة تركيب المسبار إلى النقطة الثابتة الأولى. سيتم حماية هذا القسم من المسار بالكامل بواسطة خراطيم الفولاذ المقاوم للصدأ F1.

يقوم قياس EA402 في الطرف الخلفي بتخطيط المسار من واقي IP 172 إلى خزانة التحكم. يوصى بشدة بوضع كابل التمديد EA402 في صندوق معدني مغلق أو قناة أو محمي بأنبوب ملفوف حلزوني للتعويض عن ضعفه المتمثل في عدم وجود خرطوم مرن.

تركيب أجهزة الاستشعار

تركيب المسبار

استخدم مفتاح الربط المناسب لربط TQ412 في فتحة التثبيت المُجهزة مسبقًا من خلال الخيط M10 x 1.

يمكن إحالة عزم الدوران المشدود إلى الدليل أو يمكن استخدام عزم الدوران الصناعي القياسي. لا تبالغ في إحكام ربطه لتجنب إتلاف خيط المسبار أو طرف Torlon®.

يمكن للإعداد المسبق للفجوة ضبط الفجوة الأولية بين المسبار والسطح المستهدف إلى القيمة المتوسطة للنطاق باستخدام مقياس استشعار أو أداة خاصة وفقًا للموضع الثابت لعمود الماكينة والنطاق المطلوب.

مد الكابلات - العمليات الرئيسية:

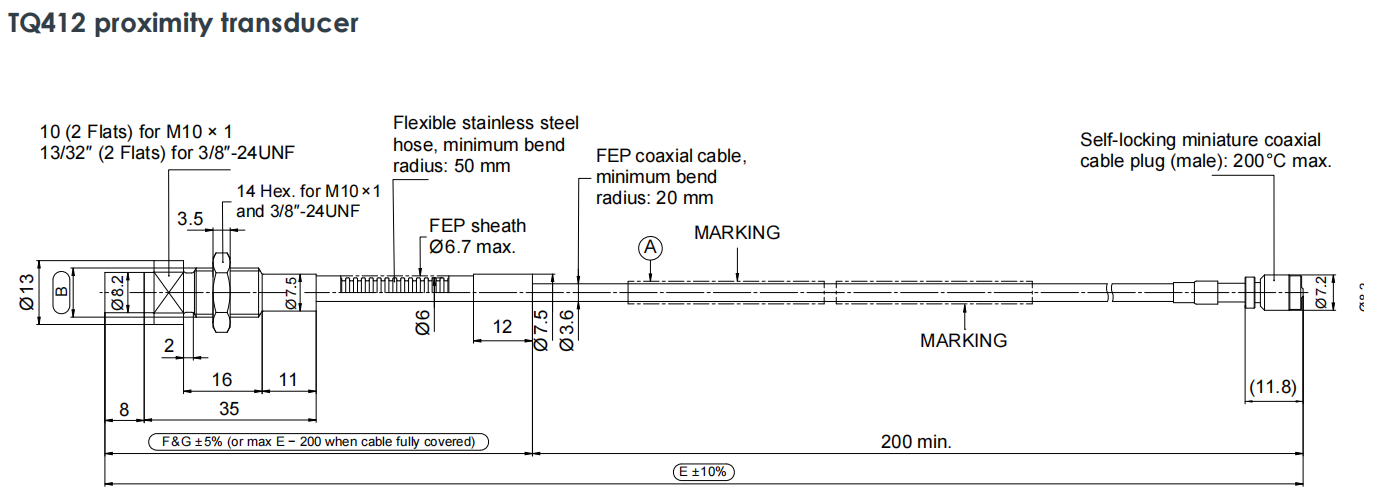

نصف قطر الانحناء: 111-412-000-012 A1-B1-E010-F1-G010-H05 يُمنع منعًا باتًا ثني الكابلات ذات الخراطيم المصنوعة من الفولاذ المقاوم للصدأ بزوايا حادة. يجب أن يكون نصف قطر الانحناء الداخلي عند أي منعطف ≥ 50 مم. وهذا يعني أن قطر القوس المتكون عند المنعطف يجب ألا يقل عن 100 مم. ويمكن تحقيق ذلك باستخدام أنابيب الكوع ذات القطر الكبير أو الأقواس الطبيعية.

قم بتثبيت الكابل في المواضع التالية باستخدام مشابك الكابلات ذات الحواف العريضة

حوالي 50 إلى 100 ملم خلف المسبار.

قم بإصلاحه مرة واحدة كل 0.5 إلى 1.0 متر على طول مسار الأسلاك.

قبل الدخول إلى واقي IP 172، قم بإجراء التثبيت النهائي للتخلص من قوة السحب.

لتجنب الإجهاد، تأكد من أن الكابل في حالة استرخاء طبيعية ولا تقم بربطه. يجب حجز حلقة خدمة معينة لاستيعاب الإزاحة الطفيفة والتمدد الحراري والانكماش أثناء تشغيل الماكينة.

الاتصال والحماية

قم بتوصيل TQ412 مع EA402

قم بمحاذاة الطرف الذكر لكابل TQ412 المدمج مع الطرف الأنثى عند نهاية بداية كابل التمديد EA402.

قم بربطه يدويًا حتى تسمع أو تشعر "بنقرة" أثناء قفله. يُمنع منعا باتا التشديد بالقوة باستخدام الأدوات لتجنب إتلاف الموصل المحوري الصغير الدقيق ذاتي القفل.

تثبيت حامي اتصال IP 172:

ضع نصفي غلاف IP 172 فوق الوصلات المتصلة بالفعل.

تحقق من حلقة الختم للتأكد من أن حلقة الختم المطاطية الداخلية سليمة وفي موضعها الصحيح.

استخدم مفكًا مناسبًا لربط المسامير الموجودة على الغلاف قطريًا وبشكل متساوٍ حتى يتم إغلاق نصفي الغلاف تمامًا. هذه الخطوة هي المفتاح لضمان وصول نقطة الاتصال إلى مستوى حماية IP.

تشغيل النظام والتحقق منه

قم بتوصيل IQS900 وقم بتوصيل الطرف الآخر من كابل التمديد EA402 بمكيف الإشارة IQS900.

قم بتشغيل IQS900.

قراءة الإخراج

قم بقياس جهد الخرج أو التيار لجهاز IQS900

التحقق: يجب أن تكون قيمة المخرجات ضمن النطاق الطبيعي، مما يدل على أن سلسلة القياس بأكملها تعمل بشكل صحيح. إذا تجاوز الإخراج النطاق، فسيقوم النظام بإخراج تيار عطل، والذي يحتاج إلى التحقيق فيه على الفور.

الصيانة اليومية واستكشاف الأخطاء وإصلاحها

يجب إجراء عمليات تفتيش منتظمة للتحقق بصريًا من خرطوم الفولاذ المقاوم للصدأ TQ412 وواقي IP 172 ومسار التمديد EA402 بحثًا عن أي ضرر مادي جديد أو علامات تآكل أو ارتخاء.

للتنظيف، استخدم قطعة قماش ناعمة ونظيفة لمسح بقع الزيت أو الغبار على طرف المسبار وسطح الخرطوم. لا تستخدم المذيبات العضوية.

معالجة الأخطاء الشائعة

في حالة فقدان الإشارة أو وجود خلل فيها، تحقق أولاً مما إذا كان الموصل الموجود داخل IP 172 مفككًا أو متآكلًا. أعد إدخاله وتأكد من قفله.

إذا كان الخرطوم مسطحًا جزئيًا ولكن الضرر ليس شديدًا ولا يؤثر على الكابلات الداخلية، فيمكن الاستمرار في ملاحظته. في حالة تلف الكابل الداخلي، يجب استبدال مستشعر TQ412 بالكامل.

ما عليك سوى فصل IP 172 واستبداله بكابل تمديد EA402 جديد بطول 4 أمتار. ليست هناك حاجة لتفكيك المسبار المثبت بالفعل، مما يقلل بشكل كبير من وقت الصيانة.
