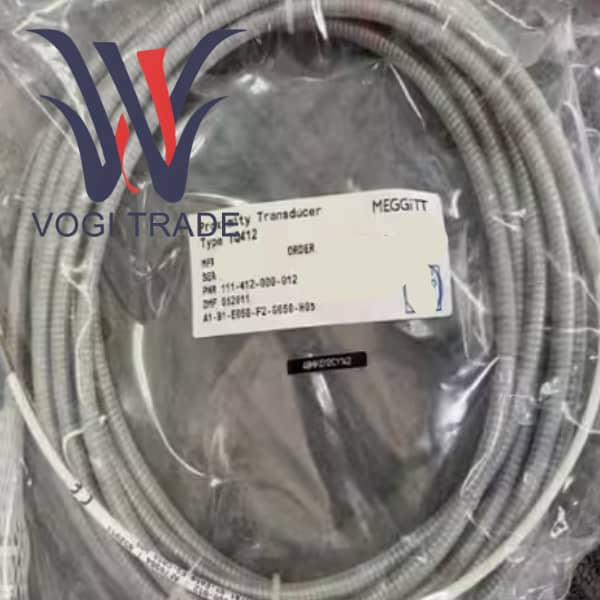

العلامة التجارية: فيبرو ميترالوصف:محول القربالحالة: جديدالضمان: 1 سنةكمية المخزون: 1مصطلح الدفع: T / Tميناء الشحن: شيامنTQ412 111-412-000-012 A1-B1-E010-F1-G010-H10 هي وحدة مراقبة الاهتزازات الصناعية التي تنتجها Vibro-Meter، وتستخدم بشكل رئيسي لحماية الاهتزاز ومراقبة الآلات الدوارة.
| تصنيع |
مقياس الاهتزاز |
| رقم الموديل |
TQ412 |
| رقم الطلب |

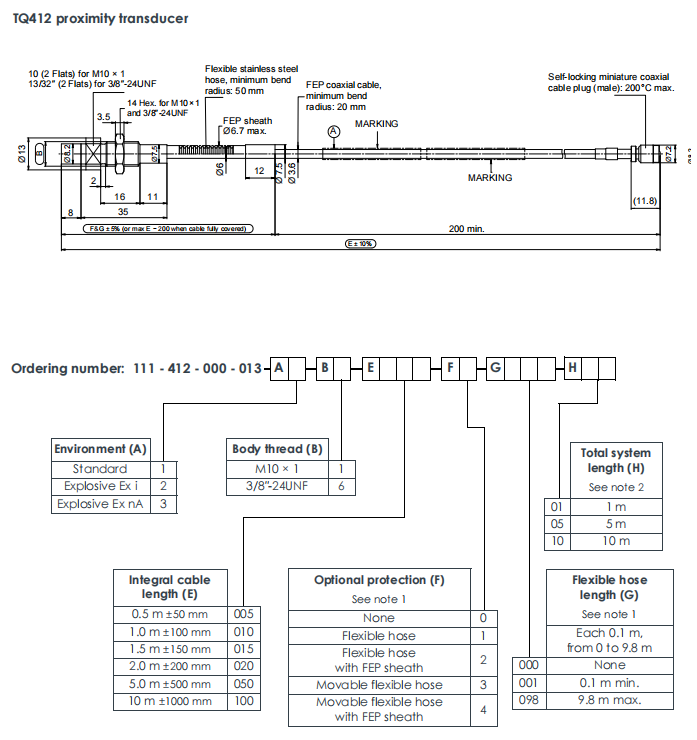

111-412-000-012 A1-B1-E010-F1-G010-H10 |
| كتالوج |
المجسات وأجهزة الاستشعار |
| بلد المنشأ |
سويسرا |
| رمز النظام المنسق |
8537109090 |
| البعد |
26.2 سم * 12.5 سم * 2 سم |
| البعد التعبئة |
28.2 سم * 14.5 سم * 4 سم |
| وزن |
0.3 كجم |
توصيات المنتجات ذات الصلة
وحدة معالجة الإشارات الأساسية: مكيف الإشارة IQS900
يوفر الشريك الأساسي مصدر الطاقة وإزالة تشكيل الإشارة والإخراج القياسي -2 فولت إلى -18 فولت أو 4-20 مللي أمبير
النقاط الرئيسية للاختيار: اختر رمز Bxx المقابل بناءً على النطاق المطلوب ونوع الإخراج
كابل التمديد: EA402 9.0 م
يكمن مفتاح تحقيق H10 في اختيار كابل تمديد EA402 بطول 9.0 أمتار
ملاحظة: لدى EA402 أيضًا نظام رمز الطلب الخاص به. من الضروري التأكد من أن البيئة وخيارات الموصل الخاصة به تتوافق مع النظام
حماية الاتصال IP 172 حامي الاتصال
يوصى بشدة بحماية الاتصال بين الموصل الذكري لـ TQ412 (F1) والموصل الأنثوي لكابل التمديد EA402، مما يوفر إحكامًا بتصنيف IP وقوة ميكانيكية للتعويض عن انقطاع حماية F1 عند نقطة الاتصال
منصة النظام هي VM600 / VM900
يمكن دمج وحدة IQS900 في نظام المراقبة عبر الإنترنت VM900 من Meggitt لتحقيق إدارة مركزية للبيانات والتحليل المتقدم والحماية المتشابكة
قم بتثبيت المرفق
يمكن استخدام MA 130 لتثبيت IQS900 على سكة DIN
يتم استخدام سلسلة PA 15x لتركيب المسبار وتكييفه في الثقوب غير القياسية
مقارنة بين المنتجات المماثلة
| البعد المقارنة |
هذا النموذج: TQ412 (F1، H10 111-412-000-012 A1-B1-E010-F1-G010-H10
|
إصدار الحماية الأساسية: TQ412 (F0, H10) 111-412-000-012 A1-B1-E010-F0-G000-H10
|
نسخة الحماية الكيميائية: TQ412 (F2، H10) 111-412-000-012 A1-B1-E010-F2-G010-H10
|
إصدار المنصة القديمة: TQ412 + IQS450 (F1, H10) |
ممثل المنافس: بنتلي نيفادا 3300 XL 8 ملم |
| التكوين الأساسي |
M10x1، كابل مدمج بطول 1 متر + كابل تمديد بطول 9 متر، خرطوم مرن من الفولاذ المقاوم للصدأ (1 متر) |
M10x1، كابل مدمج بطول 1 متر + كابل تمديد بطول 9 متر، خرطوم مرن غير محمي |
M10x1، كابل مدمج بطول 1 متر + كابل تمديد بطول 9 متر، خرطوم من الفولاذ المقاوم للصدأ + غمد FEP (1 متر) |
M10x1، كابل مدمج بطول 1 متر + كابل تمديد بطول 9 متر، خرطوم مرن من الفولاذ المقاوم للصدأ (1 متر) |
يتوفر عادةً في أنظمة M16x1 أو الأنظمة المترية/الإمبراطورية، مع قناة معدنية للحماية |
| مكيف مطابق |
IQS900 |
IQS900 |
IQS900 |
QS450 |
3300/25 أو 3500/42/45 |
| استجابة التردد |
تيار مستمر ~ 10 كيلو هرتز (-3 ديسيبل) |
تيار مستمر ~ 10 كيلو هرتز (-3 ديسيبل) |
تيار مستمر ~ 10 كيلو هرتز (-3 ديسيبل) |
تيار مستمر ~ 20 كيلو هرتز (-3 ديسيبل) |
تيار مباشر ~ 10 كيلو هرتز (قياسي)/ تيار مباشر ~ 20 كيلو هرتز (خيار النطاق الديناميكي العالي) |
| القدرات الوقائية الرئيسية |
الحماية الميكانيكية من الدرجة الأولى مقاومة للاهتراء ومقاومة للصدمات ومضادة للعض |
الاعتماد فقط على قوة كابل FEP نفسه حماية ميكانيكية ضعيفة |
حماية ميكانيكية وكيميائية من الدرجة الأولى مقاومة للأحماض القوية والقلويات القوية والمذيبات وبقع الزيت |
حماية ميكانيكية من الدرجة الأولى |
حماية ميكانيكية على أعلى مستوى من خلال القسطرة |
| بيئة قابلة للتطبيق |
المناطق ذات درجات الحرارة المرتفعة والغبار الكثير ومخاطر التآكل الجسدي مثل بالقرب من صندوق التحمل لمحطة توليد الكهرباء |
بيئة نظيفة وخاضعة للرقابة وخالية من مخاطر الأضرار المادية |
بيئة كيميائية تآكل قوية مثل منطقة المفاعل لمصنع كيميائي |
كما هو الحال مع اليسار، ولكن يجب الانتباه إلى توافق النظام الأساسي |
متاحة على نطاق واسع، وخاصة في سوق أمريكا الشمالية |
| إجمالي طول النظام |
10 م | 10 م |
10 م |
10 م |
1 م، 5 م، 9 م |
| API 670 الامتثال |
نعم | نعم |
نعم |
نعم |
نعم |
| المزايا الرئيسية |
-حماية ميكانيكية فعالة من حيث التكلفة - يتوافق مع أحدث معايير السلامة /EMC - بنية أسلاك مرنة 1+9 م |
- بأقل تكلفة - وزن خفيف و نصف قطر انحناء صغير |
- حماية شاملة، مناسبة لأقسى البيئات -FEP يوفر خمولًا كيميائيًا ممتازًا |
- استجابة تردد أعلى، مناسبة لتحليل الأخطاء عالية التردد |
- تتمتع بقدرة عالمية كبيرة ونظام بيئي ناضج - وفرة قطع الغيار والموارد الهندسية
|
| العيوب الرئيسية |
-الحد الأعلى لاستجابة التردد أقل من الإصدار القديم -توجد نقطة اتصال |
-الكابلات عرضة للتلف ولها مخاطر عالية على الموثوقية - غير مناسب للبيئات القاسية |
- أعلى تكلفة - نصف قطر الانحناء أثقل وأكبر |
- المنصة قديمة نسبياً وقد لا تكون مطابقة لأحدث معايير السلامة الكهربائية |
- غير متوافق مع منصة Meggitt VM - التكلفة الأولية مرتفعة بنفس القدر |
| سيناريوهات التطبيق النموذجية | بالنسبة للتوربينات البخارية الكبيرة والمولدات والمراوح وما إلى ذلك، تكون البيئة القريبة من أجهزة الاستشعار قاسية، ويتم توصيل الطرف البعيد بغرفة التحكم | الأسلاك في المختبرات أو المحركات الصغيرة أو حوامل الكابلات المحمية بالكامل | المناطق ذات الوسائط المسببة للتآكل القوية مثل المنصات البحرية وتكرير البتروكيماويات والمستحضرات الصيدلانية | سيناريوهات بحثية أو تشخيصية خاصة تتطلب تحليل إشارات الاهتزاز عالية التردد للغاية | جميع أنواع الآلات الدوارة الرئيسية في جميع أنحاء العالم، وخاصة في المصانع التي لديها بالفعل أنظمة بنتلي |
اختر هذا النموذج (F1، H10). عندما تتضمن بيئة التطبيق الخاصة بك إشعاعًا بدرجة حرارة عالية، وتصادمات الأدوات، والاحتكاك من الأجزاء المتحركة، وليس هناك حاجة لمقاومة التآكل الكيميائي القوي، فهذا هو الخيار الأفضل من حيث أداء التكلفة. فهو يحقق التوازن بين الحماية والتكلفة ومتطلبات الامتثال الحديثة.
اختر الإصدار F0. يوصى به فقط في الحالات التي تكون فيها الميزانية محدودة للغاية وتكون بيئة التثبيت نظيفة وآمنة وخاضعة للرقابة. قد يؤدي أي ضرر مادي غير متوقع إلى فشل النظام.
عندما يحتوي موقعك على أحماض قوية أو قلويات قوية أو مذيبات عضوية أو غيرها من المواد الكيميائية المسببة للتآكل، يجب عليك اختيار الإصدار F2. هذا هو الحل الوقائي "النهائي" المصمم للبيئات الكيميائية القاسية.
خذ بعين الاعتبار المنصة القديمة (IQS450). ما لم تكن لديك حاجة واضحة للتحليل عالي التردد، فلا يُنصح باختياره للمشاريع الجديدة. وينبغي إعطاء الأولوية للمنصات الجديدة التي تتوافق مع أحدث معايير السلامة.
إذا كان مصنعك قد اعتمد نظام Bently Nevada 3500/2300 بشكل كامل، من أجل الحفاظ على الاتساق والاستفادة من الموارد الموجودة، فإن اختيار منتجاته المماثلة قد يكون قرارًا أكثر واقعية.
