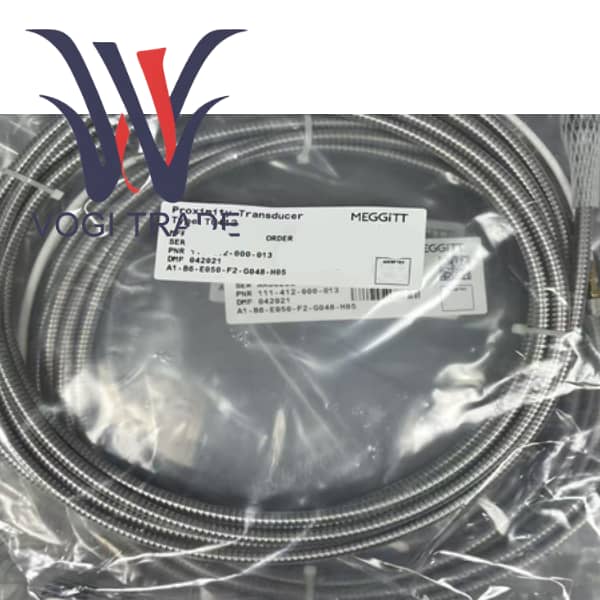

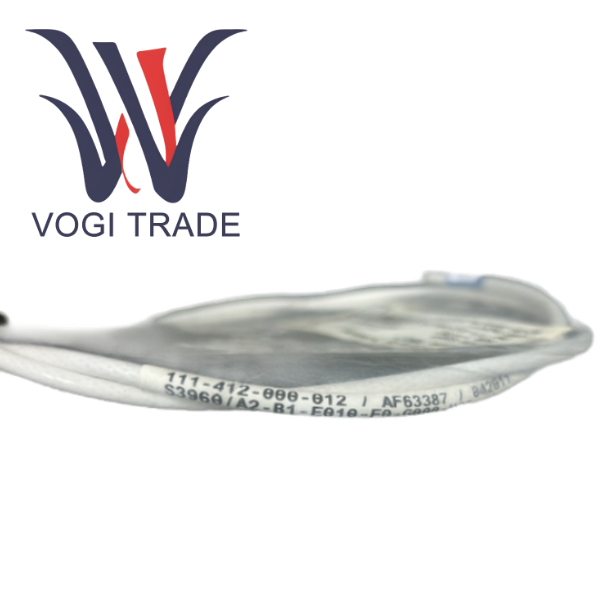

TQ412 111-412-000-012-A1-B1-E050-F1-G050-H05

مواصفات المنتج والمعلمات

النوع الأساسي                               مستشعر القرب المثبت في الخلف TQ412

رقم الطلب                         111-412-000-012-A1-B1-E050-F1-G050-H05

البيئة (أ)                    A1 - قياسي

خيط الجسم (ب)                       B1 - M10 × 1

طول الجسم (C)                       نطاق قابل للتحديد من 20 مم إلى 250 مم

الطول بدون خيوط (د)              نطاق اختياري من 0 مم إلى 230 مم

طول الكابل المتكامل (E)       E050-5.0m ± 500mm

الحماية الاختيارية (F)             F1 - خرطوم مرن من الفولاذ المقاوم للصدأ

طول الخرطوم المرن (G)            G050-5.0m

الحد الأدنى لنصف قطر الانحناء           50 مم

إجمالي طول النظام (ح)             H05-5 م

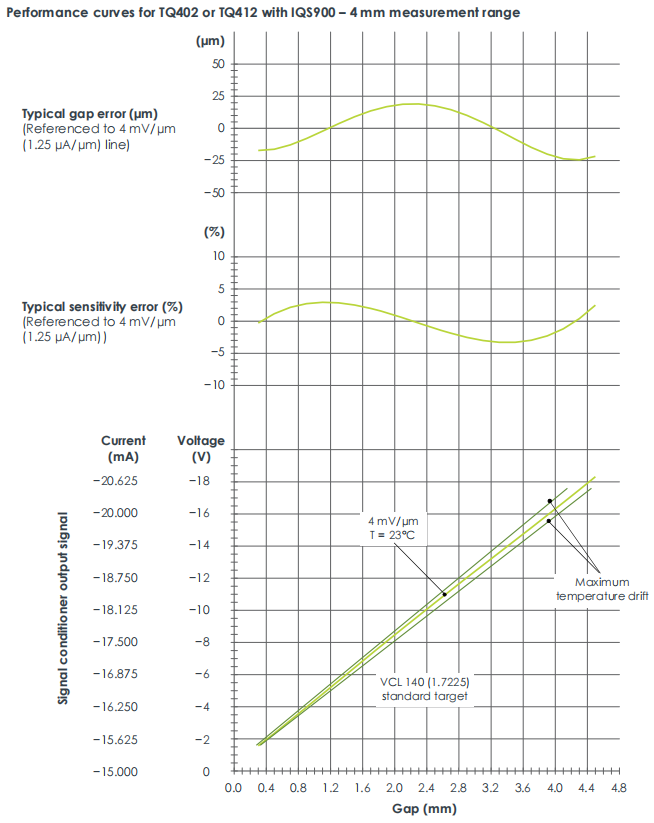

نطاق القياس/الحساسية   يتم تحديده بواسطة مكيف الإشارة IQS450 المصاحب

استجابة التردد                  تيار مباشر إلى 20 كيلو هرتز (-3 ديسيبل)

نطاق درجة حرارة التشغيل

جسم المستشعر                            -40 درجة مئوية إلى +180 درجة مئوية

الموصل                               درجة حرارة تصل إلى 200 درجة مئوية

درجة الحماية                    يتوافق رأس المستشعر مع معيار IP68

توصيات المنتجات ذات الصلة

وحدة معالجة الإشارات الأساسية: مكيف الإشارة IQS 450

الوظيفة والدور

IQS 450 هو "العقل" و"مصدر الطاقة" لجهاز TQ412. يوفر IQS450 مصدر طاقة الإثارة من -20 فولت إلى -32 فولت تيار مستمر الذي يتطلبه TQ412 ويستقبل إشارات معدلة عالية التردد من المستشعر.

تقوم الدائرة الداخلية بإزالة تشكيل الإشارة وتضخيمها وجعلها خطية، وفي النهاية تقوم بإخراج إشارة تناظرية موحدة لها علاقة خطية صارمة مع فجوة سطح المسبار إلى الهدف.

يدعم اثنين من تكوينات الإنتاج الصناعي السائدة

خرج جهد 3 أسلاك: -2 فولت إلى -18 فولت، النطاق الديناميكي 16 فولت، مناسب لأنظمة الحصول على البيانات عالية الدقة.

خرج تيار ثنائي الخط: -15.5 مللي أمبير إلى -20.5 مللي أمبير، نطاق ديناميكي 5 مللي أمبير، قدرة قوية ضد التداخل، مناسب للنقل لمسافات طويلة إلى أنظمة PLC أو DCS.

التآزر مع TQ412

يجب طلب TQ412 وIQS450 في أزواج وإخضاعهما للمعايرة على مستوى النظام في المصنع. وهذا يعني أنه عند استبدال أي مكون، طالما أن رمز النموذج يتطابق (خاصة بالنسبة لخيار Bxx، مثل B21/B22 المتوافق مع نطاق 2 مم)، يمكن تحقيق "التوصيل والتشغيل" دون الحاجة إلى إعادة معايرة معقدة في الموقع، مما يبسط عملية الصيانة إلى حد كبير.

واجهة الإدخال لـ IQS450 عبارة عن موصل محوري صغير ذاتي القفل، والذي يتطابق تمامًا مع الموصل الذكري لـ TQ412، مما يضمن اتصالًا موثوقًا وحماية جيدة.

محول تثبيت السكك الحديدية الاختياري MA 130 DIN للتثبيت الأنيق في خزانة التحكم.

منصة المراقبة على مستوى النظام: نظام الحماية الميكانيكية ومراقبة الحالة VM600

الوظيفة والدور

VM600 هو منصة Meggitt الرائدة للمراقبة عبر الإنترنت، وهو حل متكامل يجمع بين الحصول على البيانات والتحليل في الوقت الفعلي ومنطق الإنذار والتخزين التاريخي والاتصالات عن بعد.

يستوعب VM600 عدة IQS450 أو أنواع أخرى من وحدات التكييف من خلال حامل مخصص، مما يتيح مراقبة شاملة للأجهزة بأكملها أو الأجهزة المتعددة.

التآزر مع TQ412/IQS450

يتم توصيل إشارة الإخراج التناظرية لـ IQS450 مباشرة ببطاقة الحصول على البيانات الخاصة بـ VM600. لا يسجل VM600 شكل موجة الاهتزاز الأصلي ومسار المحور فحسب، بل يمكنه أيضًا إجراء تشخيصات متقدمة مثل التحليل الطيفي، وتحليل الاتجاه، وتحليل البداية والتوقف.

عندما يتجاوز الاهتزاز أو الإزاحة الذي اكتشفه TQ412 عتبة الأمان المحددة مسبقًا، يمكن لـ VM600 تشغيل خرج التتابع على الفور لإيقاف التشغيل المتشابك، مما يحمي المعدات الدوارة باهظة الثمن من الأضرار الكارثية.

ومن خلال برمجياتها القوية، يمكن للمستخدمين الوصول عن بعد إلى جميع البيانات لتشخيص الأخطاء واتخاذ قرارات الصيانة.

سيناريوهات التطبيق النموذجية

مراقبة حالة وحماية الأصول الرئيسية مثل وحدات الضاغط في مصانع البتروكيماويات الكبيرة، ومجموعات مولدات التوربينات البخارية في محطات الطاقة، والمراوح الرئيسية في مصانع الصلب.
