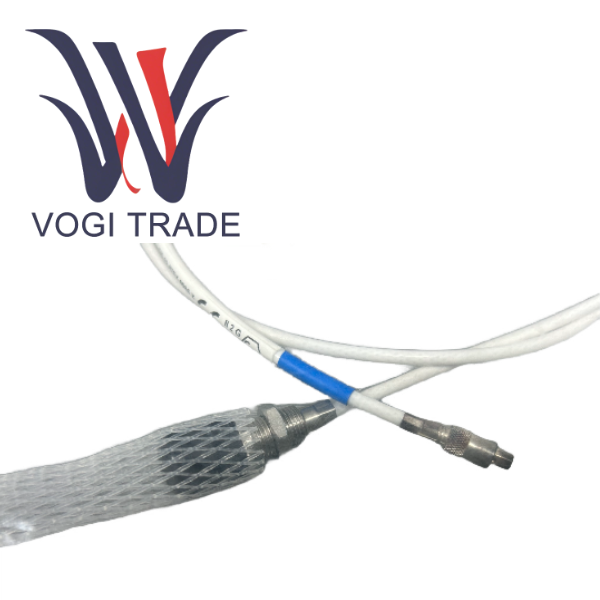

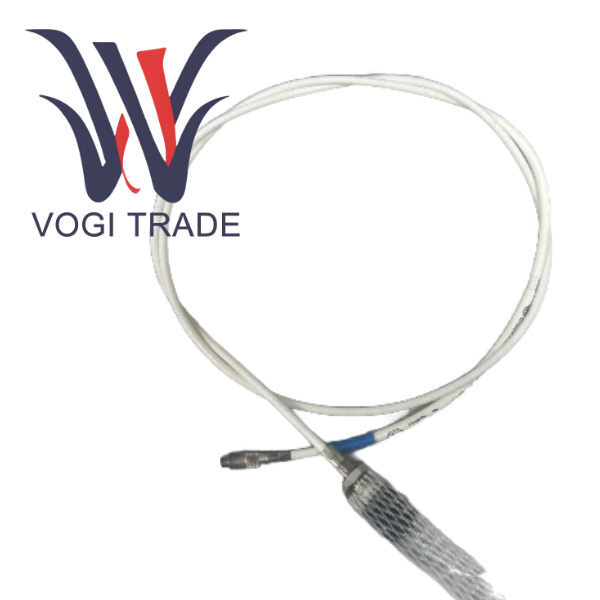

العلامة التجارية: فيبرو ميترالوصف:محول القربالحالة: جديدالضمان: 1 سنةكمية المخزون: 1مصطلح الدفع: T / Tميناء الشحن: شيامنTQ412 111-412-000-013-A1-B1-E010-F0-G000-H10 هي وحدة مراقبة الاهتزازات الصناعية التي تنتجها Vibro-Meter، وتستخدم بشكل رئيسي لحماية الاهتزاز ومراقبة الآلات الدوارة.
| تصنيع |
مقياس الاهتزاز |
| رقم الموديل |
TQ412 |
| رقم الطلب |
111-412-000-013-A1-B1-E010-F0-G000-H10 |
| كتالوج |
المجسات وأجهزة الاستشعار |
| بلد المنشأ |
سويسرا |
| رمز النظام المنسق |
8537109090 |
| البعد |
26.2 سم * 12.5 سم * 2 سم |
| البعد التعبئة |
28.2 سم * 14.5 سم * 4 سم |
| وزن |
0.3 كجم |
المنتج فوقنظرة عامة
تحليل الكود النموذجي لـ TQ412 111-412-000-013-A1-B1-E010-F0-G000-H10 هو كما يلي:
111-412-000-013 رقم المنتج الأساسي، مميز بشكل واضح بأنه مستشعر سلسلة TQ412.
A1 الخيار البيئي، يشير إلى الإصدار الصناعي القياسي، بدون شهادة مقاومة للانفجار (Ex)، ومناسب للبيئات الصناعية العامة.
B1 نوع الخيط، يشير إلى خيط متري M10 × 1، وهو أحد مواصفات التثبيت الأكثر شيوعًا.
E010 طول الكابل المدمج، يشير إلى كابل محوري FEP مدمج يبلغ 1.0 متر ± 0.1 متر.
F0 حماية اختيارية، تشير إلى عدم وجود حماية ميكانيكية أو كيميائية إضافية، أي أنه يتم استخدام كابلات FEP القياسية فقط.
G000 طول الخرطوم المرن، الموافق F0، يشير إلى خرطوم الفولاذ المقاوم للصدأ غير المرن.
H10 الطول الإجمالي للنظام (TSL)، مما يشير إلى أن هذا الحساس مصمم لتكوين سلسلة قياس كاملة بطول 10 أمتار. نظرًا لأن طول الكابل المدمج يبلغ 1.0 مترًا فقط، فيجب استخدام كابل تمديد EA402 بطول 9.0 أمتار لتحقيق TSL البالغ طوله 10 أمتار.
الميزة الأساسية لـ TQ412 111-412-000-013-A1-B1-E010-F0-G000-H10 هي تصميم التثبيت العكسي. على عكس المستشعرات المستقيمة القياسية، فإن كابل الإشارة الخاص بـ TQ412 يتم إخراجه من ذيل جسم المستشعر. هذا الهيكل الفريد يجعله خيارًا مثاليًا لحل المشكلات الهندسية مثل مساحة التثبيت المحدودة، أو عدم القدرة على وضع الأسلاك في المقدمة، أو الحاجة إلى توجيه كابل خاص.
الميزات الوظيفية للمنتج
الحصول على إشارة النطاق العريض عالية الدقة
يتجاوز عرض النطاق الترددي 20 كيلو هرتز بكثير متطلبات المراقبة الأساسية ويمكنه التقاط إشارات عابرة عالية التردد بدقة مثل التردد المميز للخطأ للمحامل الدوارة، ونطاق تردد الحافة لشبكات التروس، وتردد مرور الشفرة، مما يوفر بيانات أولية عالية الجودة للتشخيص المتقدم.
يشكل الكابل المحوري منخفض الضوضاء 70 أوم والموصل ذاتي القفل دائرة محمية كاملة، مما يمنع بشكل فعال التداخل الكهرومغناطيسي من المعدات مثل محولات التردد والمحركات عالية الطاقة، مما يضمن نقاء الإشارة.

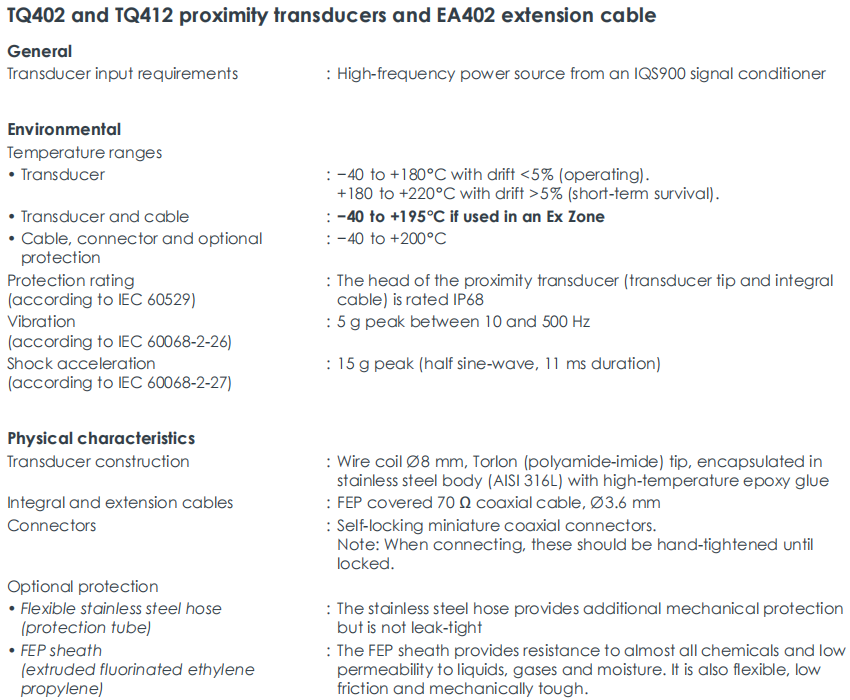

بناء قوي وموثوق من الدرجة الصناعية
تم إغلاق طرف Torlon المحكم IP68 والجسم المصنوع من الفولاذ المقاوم للصدأ بالكامل باستخدام لاصق إيبوكسي عالي الحرارة، مما يسمح بتشغيل مستقر طويل الأمد في الوسائط القاسية مثل الزيت والماء وسائل التبريد.
في ظل التغيرات الشديدة في درجات الحرارة التي تتراوح من -40 درجة مئوية إلى +180 درجة مئوية، يتم التحكم في انجراف النظام في حدود 5%، مما يضمن اتساق البيانات وقابليتها للمقارنة طوال العملية بأكملها بدءًا من البداية الباردة والتشغيل الكامل التحميل وحتى إيقاف التشغيل.
مقاومة عالية للاهتزاز والصدمات، مع تحمل اهتزاز 5 جرام وصدمة 15 جرام، مما يضمن عدم حدوث أي عطل في بيئة الاهتزاز القوية للآلات الدوارة الكبيرة مثل التوربينات البخارية والضواغط.
التقييس وقابلية تبادل النظام
يتم إجراء معايرة طول النظام الإجمالي، ويتم معايرة سلسلة القياس بأكملها (TQ412 + EA402 + IQS450) بشكل موحد وفقًا لـ TSL بطول 10 أمتار. وهذا يعني أنه يمكن استبدال أي مستشعر TQ412 بنفس المواصفات مباشرة دون الحاجة إلى إعادة معايرة أو تعديل إعدادات النطاق على الكمبيوتر العلوي، مما يبسط عملية الصيانة بشكل كبير ويقلل وقت التوقف عن العمل.
تتوافق مؤشرات الأداء الرئيسية للامتثال لمعيار API 670 مع المتطلبات الموصى بها للمعيار الدولي API 670 لأنظمة الحماية الميكانيكية في صناعة النفط والغاز، وهو الضمان الفني لامتثال المشروع.
