العلامة التجارية: فيبرو ميترالوصف:محول القربالحالة: جديدالضمان: 1 سنةكمية المخزون: 1مصطلح الدفع: T / Tميناء الشحن: شيامنTQ412 111-412-000-013-A1-B1-E050-F2-G050-H05 هي وحدة مراقبة الاهتزازات الصناعية التي تنتجها Vibro-Meter، وتستخدم بشكل رئيسي لحماية الاهتزاز ومراقبة الآلات الدوارة.
| تصنيع |
مقياس الاهتزاز |
| رقم الموديل |
TQ412 |
| رقم الطلب |
111-412-000-013-A1-B1-E050-F2-G050-H05 |
| كتالوج |
المجسات وأجهزة الاستشعار |
| بلد المنشأ |
سويسرا |
| رمز النظام المنسق |
8537109090 |
| البعد |
26.2 سم * 12.5 سم * 2 سم |
| البعد التعبئة |
28.2 سم * 14.5 سم * 4 سم |
| وزن |
0.3 كجم |
نظرة عامة على المنتج

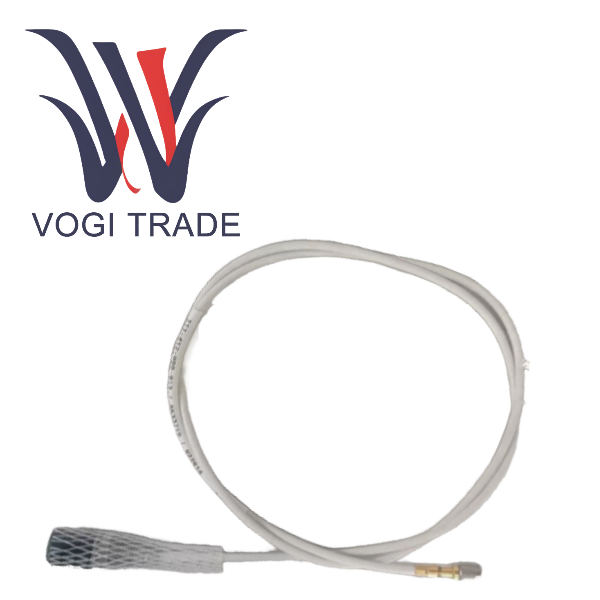

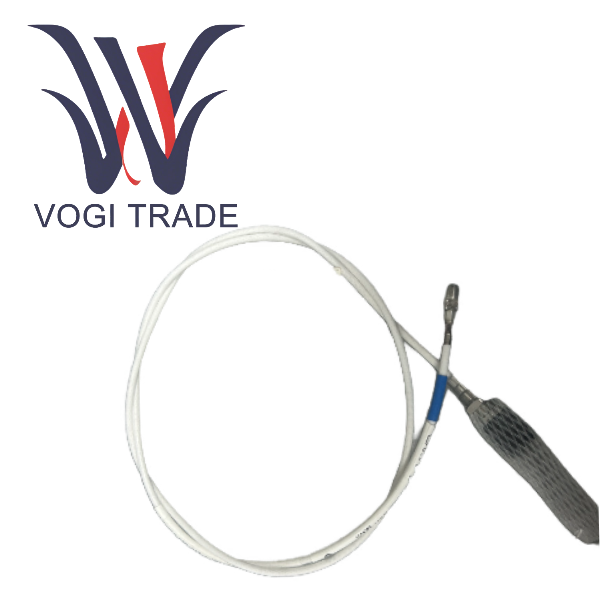

TQ412 111-412-000-013-A1-B1-E050-F2-G050-H05 عبارة عن مستشعر إزاحة تيار إيدي عالي الأداء وغير متصل من إنتاج شركة Parker Meggitt. ينتمي منتج TQ412 إلى خط إنتاج نظام القياس القريب وهو مصمم خصيصًا لقياس الاهتزاز النسبي والإزاحة المحورية للأعمدة الميكانيكية الدوارة في البيئات الصناعية القاسية بدقة.
يتم تحليل رمز النموذج على النحو التالي
111-412-000-013 رقم المنتج الأساسي، يشير إلى مستشعر سلسلة TQ412.
A1 الخيار البيئي، يشير إلى الإصدار الصناعي القياسي، بدون شهادة مقاومة للانفجار
B1 نوع الخيط، M10 × 1 خيط متري
E050 طول الكابل المدمج، كابل محوري FEP مدمج بطول 5.0 متر ± 0.5 متر
F2 حماية اختيارية، خرطوم مرن من الفولاذ المقاوم للصدأ مزود بغمد FEP
G050 خرطوم مرن بطول خرطوم حماية يبلغ طوله 5.0 أمتار.
H05 الطول الإجمالي للنظام، تم تصميم هذا المستشعر لتكوين سلسلة قياس كاملة بطول 5 أمتار. في هذا التكوين، نظرًا لأن الكابل المدمج يبلغ طوله 5 أمتار بالفعل، فلا توجد عادةً حاجة لتمديد الكابل EA402 بشكل إضافي.
TQ412 111-412-000-013-A1-B1-E050-F2-G050-H05 عبارة عن مستشعر تثبيت عكسي، يتميز بإخراج كابل الإشارة من الجزء الخلفي للمستشعر بدلاً من المرور عبر خيط التثبيت. يعد هذا التصميم مناسبًا بشكل خاص للتطبيقات التي تكون فيها مساحة التثبيت محدودة، ولا يمكن توصيل الأسلاك من الواجهة الأمامية، أو حيث يلزم توجيه الكابلات على طول مسار محدد، مثل داخل مبيتات المحامل، أو في أغلفة ضيقة، أو بالقرب من الوصلات.

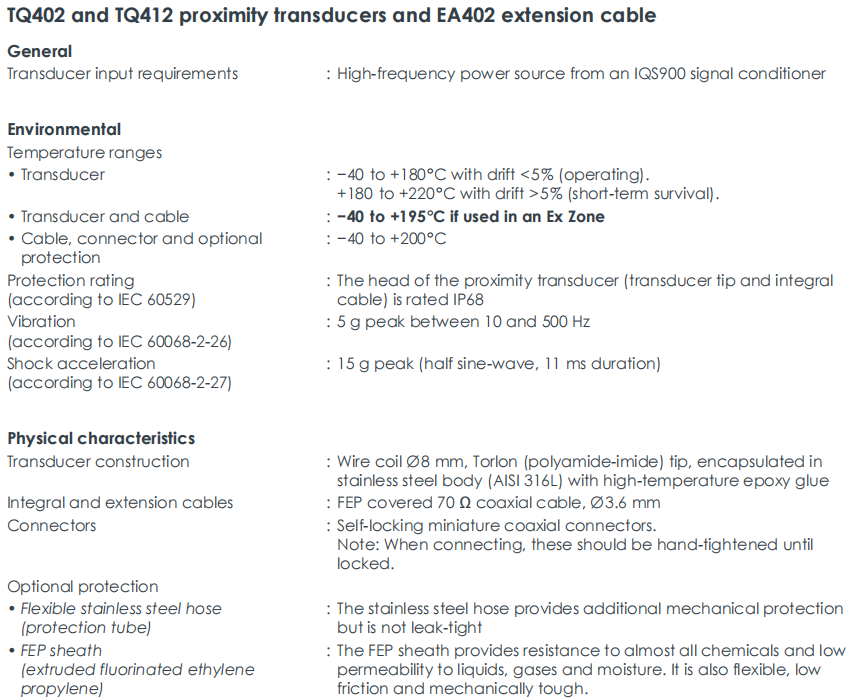

مواصفات المنتج والمعلمات
مبدأ القياس التيار الدوامي
استجابة التردد تيار مستمر إلى 20 كيلو هرتز (-3 ديسيبل)
حجم المسبار قطر المسبار Ø 8.2 مم، مقاس مفتاح الربط السداسي 14 مم
نطاق درجة حرارة التشغيل
جسم المستشعر -40 درجة مئوية إلى +180 درجة مئوية
درجة حرارة البقاء على المدى القصير +180 درجة مئوية إلى +220 درجة مئوية
أجهزة الاستشعار والكابلات -40 درجة مئوية إلى +195 درجة مئوية
قدرة مضادة للاهتزاز ذروة 5 جرام
قدرة مقاومة الصدمات ذروة 15 جرام
تم تكوين هذا الطلب بمعلمات محددة
الموضوع M10 × 1 متري
طول الكابل المدمج E 5.0 م ± 0.5 م
حماية اختيارية F2 خرطوم مرن من الفولاذ المقاوم للصدأ + غلاف FEP
مزايا غلاف FEP TQ412 مقاوم لجميع المواد الكيميائية تقريبًا، وله نفاذية منخفضة للغاية للسوائل والغازات والرطوبة، كما يتميز أيضًا بالمرونة ومعامل احتكاك منخفض وصلابة ميكانيكية ممتازة.
طول الخرطوم المرن G 5.0 م. وفقًا لقواعد الطلب، الحد الأقصى للطول = طول الكابل المدمج - 200 مم = 4.8 م. هنا، يجب أن يُفهم G050 على أنه الطول الواقي الفعال الذي يغطي معظم الكابلات.
الطول الإجمالي للنظام H 5 أمتار
الميزات الوظيفية للمنتج
التصميم الأساسي للهيكل المثبت بالعكس لحل مشكلات التثبيت الشديدة
يمكّن التصميم المادي من توجيه كابل الإشارة بشكل محوري من ذيل جسم المستشعر بدلاً من المرور عبر الطرف الأمامي للخيط. يتيح ذلك وضع الكابل بحرية على طول الاتجاه المحوري أو الشعاعي بعد تثبيت المستشعر، مما يتجنب مشكلة عدم إمكانية توصيل المستشعرات التقليدية المستقيمة بسبب عدم وجود مساحة كافية في المقدمة.
سيناريوهات التطبيق النموذجية
يمكن تركيب TQ412 111-412-000-013-A1-B1-E050-F2-G050-H05 في الفتحة العمياء داخل مبيت المحمل، مع عدم وجود مساحة تشغيل في الأمام.
منطقة ضيقة قريبة من أداة التوصيل أو تجويف الختم أو الجدار الداخلي للغلاف.
في المواقف التي تحتاج فيها كابلات أجهزة الاستشعار المتعددة إلى الخروج من نفس الجانب لتبسيط تخطيط علبة الكابلات
تنعكس المزايا الهندسية في تقليل قيود التصميم الميكانيكي على نقاط المراقبة بشكل كبير، وتحويل المواضع الرئيسية "غير القابلة للقياس" في الأصل إلى مواقع "قابلة للقياس"، وتعزيز معدل التغطية لإدراك حالة الماكينة بشكل عام.
