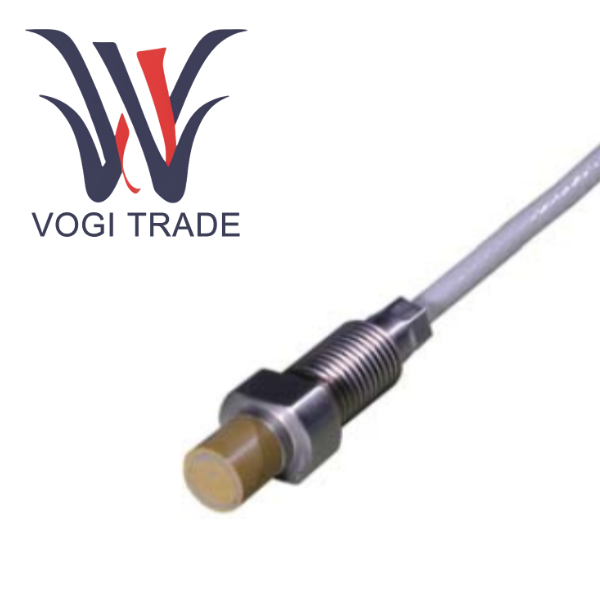

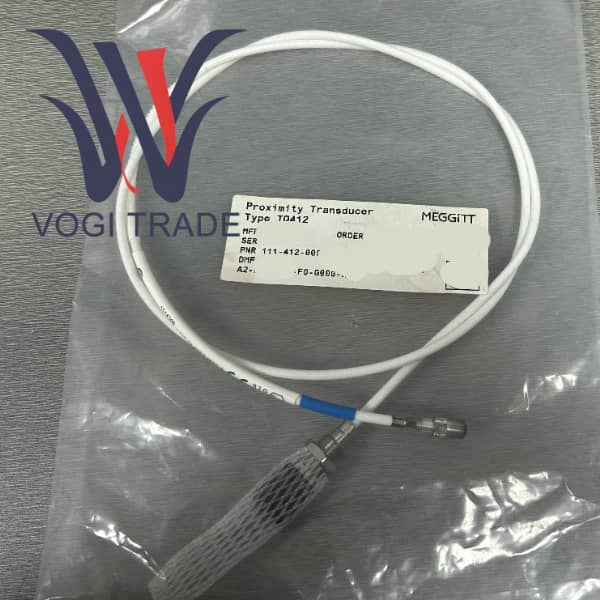

TQ412 111-412-000-013 A1-B6-E050-F0-G000-H05

المنتج فوقنظرة عامة

تم تحديد التكوين المحدد لطراز المنتج هذا TQ412 111-412-000-013 A1-B6-E050-F0-G000-H05:

A1: الإصدار البيئي القياسي، غير مقاوم للانفجار.

B6: يستخدم الخيط الإمبراطوري 3/8"-24 UNF، وهو مناسب للتركيب في فتحة تركيب المسبار القياسية.

E050: طول الكابل المتكامل 5.0 متر ± 500 ملم.

F0/G000: لا يوجد خرطوم حماية مرن إضافي من الفولاذ المقاوم للصدأ أو غمد FEP.

H05: يبلغ طول النظام الإجمالي لسلسلة القياس بأكملها (الحساس + كابل التمديد) 5 أمتار. نظرًا لأن طول الكابل المدمج يبلغ 5 أمتار بالفعل، فهذا يعني أنه لا يلزم وجود كابل تمديد إضافي EA402.

يجب استخدام هذا المستشعر جنبًا إلى جنب مع مكيف الإشارة IQS450 لتكوين نظام قياس كامل تمت معايرته وقابل للتبديل. يعتمد مبدأ عملها على تأثير التيار الدوامي. يتم إنشاء مجال كهرومغناطيسي عالي التردد من خلال الملف الموجود عند طرف مسبار المستشعر. عندما يقترب سطح معدني مستهدف، سيتم تحفيز تيارات إيدي على السطح المستهدف، وبالتالي تغيير ممانعة الملف. يكتشف مكيف الإشارة IQS450 هذا التغيير ويخرج إشارة جهد أو تيار تتناسب مع الفجوة بين المسبار والسطح المستهدف.

المزايا

أداء القياس المتميز والاستقرار

الخطية العالية والتكرار: ضمن نطاق المعايرة 2 مم أو 4 مم، تظهر إشارة الخرج علاقة خطية عالية مع الفجوة، والخطأ غير الخطي صغير للغاية. يعد هذا الخطي العالي أمرًا ضروريًا لالتقاط مسار المحور بدقة وتحديد عدم التوازن الطفيف أو أخطاء المحاذاة غير الصحيحة.

إن الاستجابة واسعة التردد لا تقيس بدقة إزاحة عمود التردد المنخفض فحسب، بل تلتقط أيضًا مكونات الاهتزاز عالية التردد بشكل كامل، مما يلبي متطلبات مراقبة الحالة الشاملة.

تم تصميم النظام المكون من المستشعر والمنظم المطابق بقدرة ممتازة على تعويض درجة الحرارة. ضمن نطاق العمل من -40 درجة مئوية إلى +180 درجة مئوية، يتم التحكم بشكل صارم في انحراف الحساسية في أقل من 5%. وهذا يعني أنه حتى لو كانت هناك تغيرات جذرية في درجات الحرارة أثناء بدء تشغيل وإيقاف التوربينات البخارية، تظل بيانات القياس موثوقة، مما يؤدي إلى تجنب الإنذارات الكاذبة الناجمة عن انحراف درجة الحرارة.

متانة لا مثيل لها والقدرة على التكيف البيئي

مع تصنيف حماية IP68، فإن رأس المسبار مغلق تمامًا ويمكن أن يعمل لفترة طويلة عند غمره في الزيت أو الماء أو السوائل الأخرى. إنها مناسبة جدًا للتركيب في الأماكن القاسية مثل داخل صناديق التحمل.

مادة عالية الجودة، يتميز غلاف الفولاذ المقاوم للصدأ AISI 316L بمقاومة قوية للغاية للتآكل ويمكنه مقاومة تآكل الأحماض والقلويات ورذاذ الملح الموجود بشكل شائع في مصانع البتروكيماويات. تجمع مادة Torlon المتطورة بين القوة العالية ومقاومة التآكل العالية والمقاومة الممتازة للحرارة، وهي أعلى بكثير من البلاستيك العادي أو السيراميك.

اجتاز اختبارات بيئية صارمة: متوافق مع معايير IEC 60068، قادر على تحمل الاهتزاز المستمر بمقدار 5 جرام وتأثير 15 جرام، مما يضمن التشغيل المستقر حتى بالقرب من الآلات الدوارة الكبيرة.

عيب

ارتفاع التكلفة الإجمالية للملكية

تكلفة الشراء الأولية مرتفعة. باعتباره منتجًا لعلامة تجارية دولية من الدرجة الأولى يتوافق مع معيار API 670، فإن سعر الوحدة الخاص به أعلى بكثير من سعر المنتجات المماثلة غير المعتمدة أو المحلية. قد تكون تكلفة مجموعة كاملة من نقاط القياس أضعاف تكلفة أجهزة الاستشعار العادية.

فهو يعتمد على ملحقات مخصصة ويجب إقرانه مع مكيف الإشارة IQS450 الأصلي ليعمل، كما أن IQS450 نفسه باهظ الثمن أيضًا. وهذا يشكل نظامًا بيئيًا مغلقًا حيث لا يمكن للمستخدمين اختيار مكيفات أرخص تابعة لجهات خارجية لخفض التكاليف.

تكلفة قطع الغيار: بمجرد تلف المستشعر أو الكابل، تكون تكلفة استبدال قطع الغيار الأصلية للمصنع مرتفعة جدًا أيضًا.

القيود والتعقيد في تكامل النظام

خرج تناظري، حيث يكون الإخراج هو الجهد الكهربي التقليدي -2 فولت إلى -18 فولت أو الإشارة الحالية من -15.5 مللي أمبير إلى -20.5 مللي أمبير. على الرغم من توافقه القوي، إلا أنه في البيئة الصناعية 4.0 الرقمية والمتصلة بالشبكة الحديثة، فإنه يفتقر إلى إمكانات الاتصال الرقمي الأصلية ويتطلب أجهزة إضافية للحصول على البيانات للاتصال بشبكة المراقبة ذات المستوى الأعلى، مما يزيد من التسلسل الهرمي للنظام وتعقيده.
