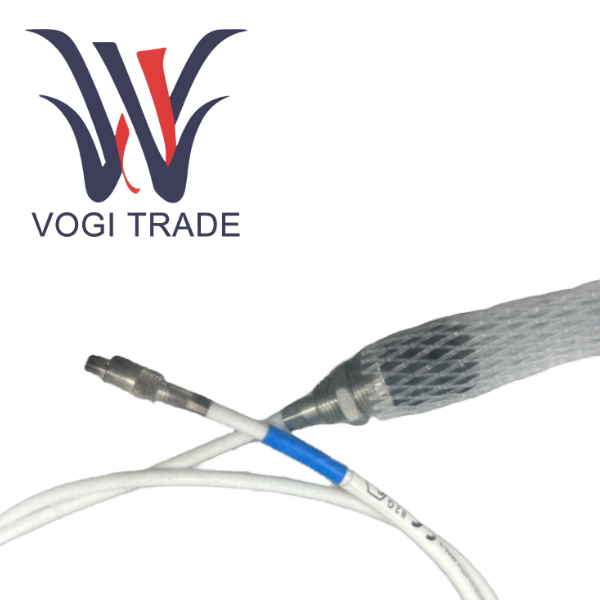

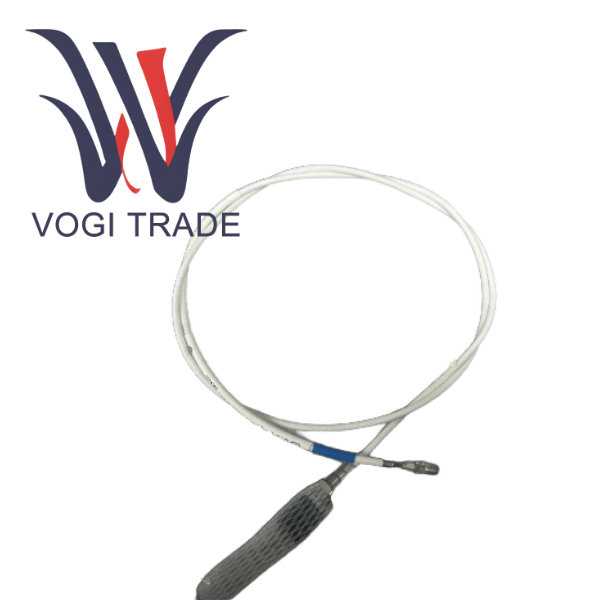

العلامة التجارية: فيبرو ميترالوصف:محول القربالحالة: جديدالضمان: 1 سنةكمية المخزون: 1مصطلح الدفع: T / Tميناء الشحن: شيامنTQ412 111-412-000-013 A1-B6-E050-F2-G050-H05 هي وحدة مراقبة الاهتزازات الصناعية التي تنتجها Vibro-Meter، وتستخدم بشكل رئيسي لحماية الاهتزاز ومراقبة الآلات الدوارة.
| تصنيع |
مقياس الاهتزاز |
| رقم الموديل |
TQ412 |
| رقم الطلب |
111-412-000-013 A1-B6-E050-F2-G050-H05 |
| كتالوج |
المجسات وأجهزة الاستشعار |
| بلد المنشأ |
سويسرا |
| رمز النظام المنسق |
8537109090 |
| البعد |
26.2 سم * 12.5 سم * 2 سم |
| البعد التعبئة |
28.2 سم * 14.5 سم * 4 سم |
| وزن |
0.3 كجم |
المنتج فوقنظرة عامة

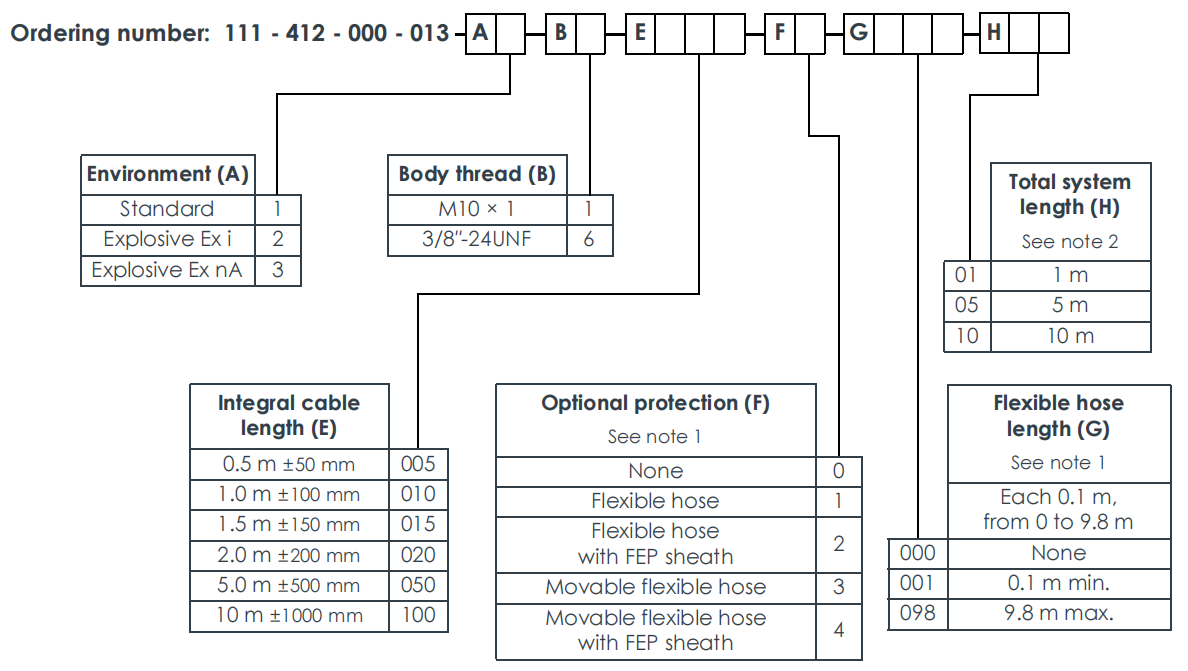

تحليل رمز النموذج TQ412 111-412-000-013 A1-B6-E050-F2-G050-H05 هو كما يلي:
111-412-000-013: رقم المنتج الأساسي، مُميز بوضوح بأنه مستشعر سلسلة TQ412
A1: الخيار البيئي، يشير إلى الإصدار الصناعي القياسي، بدون شهادة مقاومة للانفجار (Ex)، ومناسب للبيئات الصناعية العامة
B6: نوع الخيط، يشير إلى خيط إمبراطوري مقاس 3/8 بوصة -24 UNF. هذه مواصفات خيط موحد ذو خيوط دقيقة شائعة جدًا في سوق أمريكا الشمالية
E050: طول الكابل المدمج، يشير إلى كابل محوري FEP مدمج يبلغ 5.0 متر ± 0.5 متر
F2: حماية اختيارية، تشير إلى خرطوم مرن من الفولاذ المقاوم للصدأ مع غلاف FEP. وهذا يوفر حماية ميكانيكية ممتازة وحماية كيميائية
G050: طول خرطوم مرن، يشير إلى خرطوم حماية يبلغ طوله 5.0 أمتار
H05: الطول الإجمالي للنظام، مما يدل على أن هذا الحساس مصمم لتكوين سلسلة قياس كاملة بطول 5 أمتار. في ظل هذا التكوين، نظرًا لأن طول الكابل المدمج يبلغ 5 أمتار بالفعل، فلا توجد عادةً حاجة إلى تمديد الكابل EA402 بشكل إضافي
نطاق الصناعة المطبق
هذا الطراز TQ412 ليس مستشعرًا للأغراض العامة ولكنه مصمم خصيصًا للمتطلبات المتقاطعة لمعايير المعدات المحددة والبيئات الصناعية عالية المخاطر.
صناعة الطاقة والكهرباء في أمريكا الشمالية
المعدات النموذجية: توربينات الغاز من الفئة F/HA والتوربينات البخارية التي تعمل بالفحم فوق الحرج المصنعة من قبل الشركات المصنعة مثل GE وWestinghouse
نقاط تطبيق محددة
المساحة الداخلية لمبيت محمل الضاغط/التوربين ضيقة للغاية، وهناك خطر تسرب الغاز بدرجة حرارة عالية. يسمح تصميم التثبيت العكسي لـ TQ412 بإخراج الكابل من الذيل على طول قناة هواء التبريد، لتجنب المنطقة ذات درجة الحرارة العالية. يمكن لخرطوم F2 أن يتحمل الإشعاع الحراري عند درجات حرارة أعلى من 150 درجة مئوية ورذاذ زيت التشحيم.
يجب مراقبة الإزاحة المحورية لمحمل ختم نهاية الإثارة للمولد لمنع تسرب الهيدروجين. تمتلئ هذه المنطقة بخليط زيت الهيدروجين. يمكن لغمد FEP أن يقاوم التآكل طويل الأمد لزيت الختم، كما أن خرطوم الفولاذ المقاوم للصدأ محمي من القطع العرضي بواسطة أدوات الصيانة.
تحديات ظروف العمل: الصدمة الحرارية أثناء بدء التشغيل وإيقاف التشغيل (-20 درجة مئوية إلى +180 درجة مئوية)، والتداخل الكهرومغناطيسي القوي، والاهتزاز المستمر.
يتطابق الخيط B6 لهذا الطراز تمامًا مع موضع فتحة مصنع OEM الأصلي ولا يتطلب تعديل النقر. تضمن حماية F2 التشغيل بدون صيانة خلال دورة الإصلاح الرئيسية التي تصل إلى 8 إلى 10 سنوات.
صناعة البتروكيماويات
تشتمل المعدات النموذجية على ضواغط غاز تكسير الإيثيلين، وضواغط الهيدروجين المتداولة لمعالجة الهدرجة، والمراوح الرئيسية للتكسير الحفزي واسعة النطاق.
نقاط تطبيق محددة
يمكن استخدام الأختام بين المراحل داخل أسطوانة الضاغط لمراقبة حالة محاذاة الدوار. توجد هنا وسائط أكالة قوية مثل H₂S، NH₃، والسائل الأميني. يعد غمد FEP أحد المواد القليلة التي يمكنها مقاومة هذه المواد الكيميائية لفترة طويلة.
تمتلئ البيئة القريبة من مشغل ريشة توجيه المدخل للمروحة الرئيسية للجنة الاتصالات الفيدرالية (FCC) بغبار المحفز، وهو شديد الكشط. يشكل خرطوم الفولاذ المقاوم للصدأ حاجزًا ماديًا لمنع دخول الغبار إلى الكابل والتسبب في فشل العزل.
تحديات ظروف العمل: التآكل الكيميائي، والتآكل الغباري، وارتفاع درجة الحرارة، والبيئات القابلة للانفجار.
يعد تكوين F2 لهذا النموذج هو الحل الوحيد الموثوق به للتعامل مع التهديد المزدوج المتمثل في "الكيمياء + التآكل". يتجنب الكابل المدمج الذي يبلغ طوله 5 أمتار إضافة نقاط اتصال في المناطق الخطرة ويتوافق مع مبدأ الأسلاك الآمنة بشكل جوهري.
