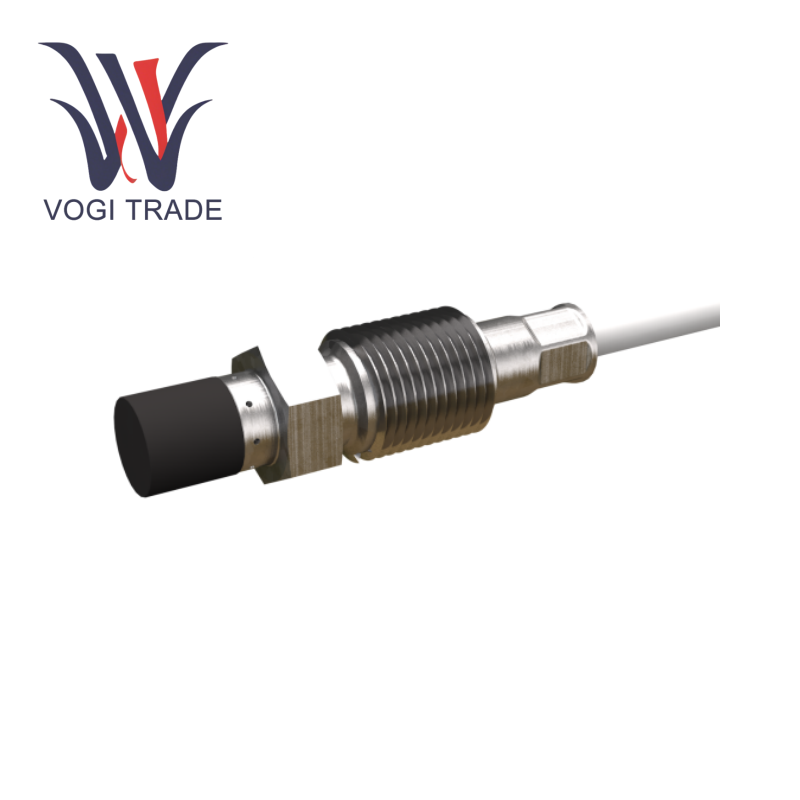

العلامة التجارية: Vibro-Meterالوصف: مستشعر القربالحالة: العلامة التجارية الجديدةالشهادة: رسالة ضمان تقرير اختبار COOالضمان: 1 سنةالمخزون كمي: 6مدة الدفع: T/T.ميناء الشحن: شنتشنTQ912 111-912-000-011-A1-B1-E1000-F0-G0-H10 هو مستشعر القرب الذي يتبنى بنية تثبيت عكسية ويحقق قياسًا دقة على مستوى الميكرون من خلال مبدأ الحث الكهرومغناطيسي.
| تصنيع |
فيبرو متر |
| رقم النموذج |
TQ912 |
| رقم الطلب |

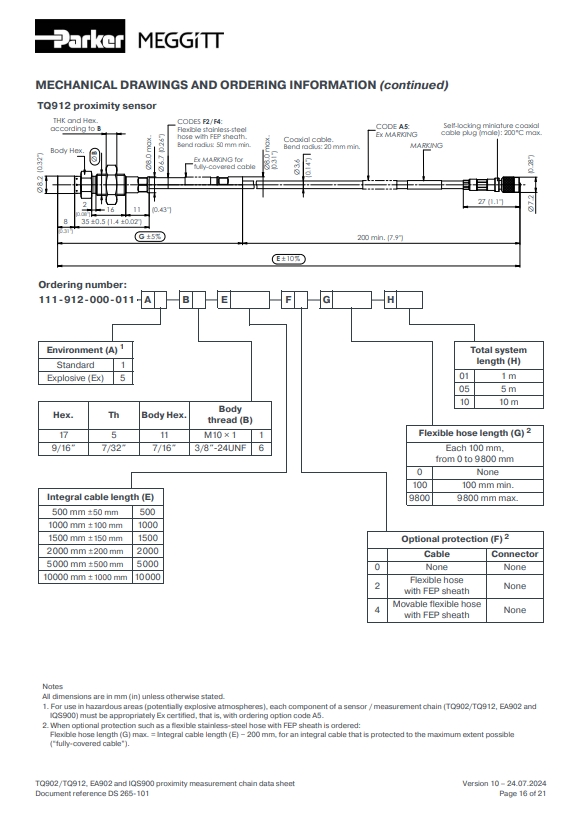

111-912-000-011-A1-B1-E1000-F0-G0-H10 |
| بلد المنشأ |
سويسرا |
| رمز HS |
90318090 |
| البعد |
10 × 10 × 35 مم |
| بُعد التعبئة |
120 مم × 80 مم × 40 مم |
| وزن |
0.4 كجم |
المعلمات الأساسية
النطاق الخطي: 2 مم (0.15-2.15 مم)
الحساسية: 8 mV/μm (ناتج الجهد)
استجابة التردد: DC-20 KHz (-3 ديسيبل)
درجة حرارة التشغيل: -40 درجة مئوية ~ +180 درجة مئوية (على المدى القصير 220 درجة مئوية/2H)
مستوى الحماية: IP68 (مسبار)
مقاومة الضغط: 6 بار (100 psid)
المواد: AISI 316L مساكن الفولاذ المقاوم للصدأ
التثبيت: موضوع متري (التثبيت العكسي)
مقاومة الصدمة: 15G (موجة 11ms نصف المجلس)

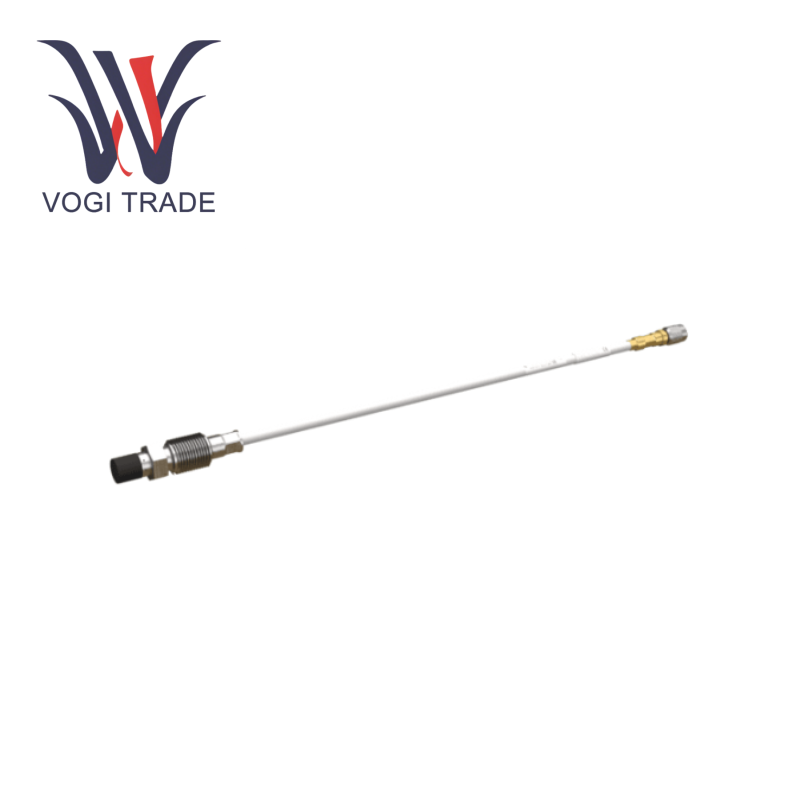

طول الكابل: 1 م كابل متكامل (بدون امتداد)
إشارة الإخراج: الجهد الأصلي (يتطلب مكيف IQS900)
معايير التصديق: - API 670 5th Edition
Iecex/atex مقاومة للانفجار (مكونات الإصدار السابقين مطلوب)
- SIL 2 (IEC 61508)
المزايا الأساسية
1. التشغيل الموثوق في البيئات القاسية
180 درجة مئوية التشغيل المستمر + 220 درجة مئوية البقاء على المدى القصير ، مناسب لقسم عادم التوربينات الغازية ، نظام درجة حرارة عالية.
IP68 Protection + FEP GHEATH (اختياري) يقاوم الزيت والتآكل الكيميائي والتدفق عالي الضغط.
2. ضمان دقة مستوى الميكرون
خوارزمية تعويض درجة الحرارة تلغي -30 درجة مئوية ~ 150 درجة مئوية الانجراف (خطأ <5 ٪) لضمان الاستقرار على المدى الطويل.
20 كيلو هرتز استجابة التردد العريضة تلتقط أحداث الاهتزاز عالية التردد (مثل التوافقيات المبكرة لفشل تحمل).
3. تكامل السلامة والتشخيص
عند إقرانه مع IQS900 التشخيصية ، يتجاوز TQ912 111-912-000-011-A1-B1-E1000-F0-G0-H10 الحد (<-20.5ma أو> -15.5ma) للإشارة إلى خطأ السلسلة (مستشعر/كابل/مكيف) في الوقت الحقيقي.
شهادة SIL 2 "مستوى التصميم" ، المستخدمة مباشرة في أنظمة السلامة الوظيفية (مثل ODSPEED Protection ODS).
4. ترقية وحدات وسريعة
يمكن للمكونات القابلة للتبديل بالكامل استبدال أنظمة TQ4XX التقليدية (مثل IQS900 التي تحل محل IQS45x).
TQ912 111-912-000-011-A1-B1-E1000-F0-G0-H10 يدعم عملية ضبط طول السلسلة في الموقع (± 0.1 متر كهربائي) لتحسين استجابة النظام.
سيناريوهات التطبيق النموذجية
الطاقة والطاقة: مراقبة اهتزاز عمود التوربينات البخارية ، حماية الإزاحة المحورية لمولد الغاز
الصناعة الكيميائية للنفط والغاز: ضاغط الطرد المركزي يحمل تحليل الاهتزاز ، التحكم في إزالة ختم المضخة
