TQ912 111-912-000-011 A1-B6-E5000-F2-G4800-H05

نظرة عامة على المنتج

TQ912 عبارة عن مستشعر تقارب عالي الأداء وغير متصل في خط إنتاج Vibra-Meter ® من Parker Meggitt، وهو مصمم خصيصًا للتطبيقات المثبتة في الخلف. إنه يعمل على أساس مبدأ التيار الدوامي ويستخدم لقياس الإزاحة النسبية بدقة بين مسبار المستشعر والهدف المعدني. يُستخدم هذا المستشعر عادةً مع كابل التمديد EA902 ومكيف الإشارة IQS900 لتشكيل سلسلة قياس تقارب كاملة ومعايرتها.

الطراز المحدد 111-912-000-011-A1-B6-E5000-F2-G4800-H05 الذي تم طرحه هذه المرة يشتمل على كابل جسم بطول 5 أمتار ومجهز بغمد مرن من الفولاذ المقاوم للصدأ للحماية. إنها مناسبة للبيئات الصناعية القياسية (غير المقاومة للانفجار) وهي خيار مثالي لحماية ومراقبة حالة الآلات الدوارة.

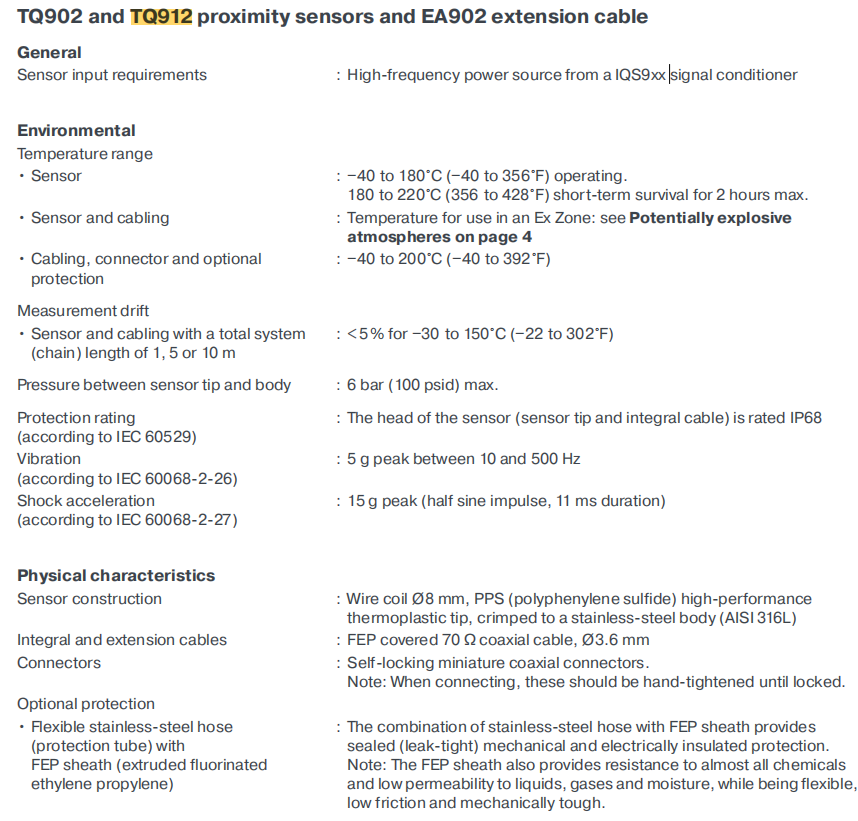

مواصفات المنتج والمعلمات

مبدأ العمل                                 تأثير تيار إيدي

نطاق القياس الخطي                  2 مم أو 4 مم (حسب تكوين مكيف الإشارة IQS900 الذي يأتي معه)

استجابة التردد                             تيار مستمر إلى 20 كيلو هرتز (~3 ديسيبل)

نطاق درجة الحرارة

درجة حرارة التشغيل                       -40 درجة مئوية إلى +180 درجة مئوية

تحمل قصير المدى                          درجة حرارة تصل إلى 220 درجة مئوية، وتدوم لمدة تصل إلى ساعتين

طول كابل الجسم الرئيسي (E)    5000 مم ± 500 مم

أداء مقاومة الاهتزازات            ذروة 5 جرام (10-500 هرتز، وفقًا للمواصفة IEC 60068-2-6)

درجة الحماية                                   يصل رأس المستشعر (المسبار وكابل الجسم) إلى IP68

مواصفات الخيط (B6)                       1/2" - 20UNF

حماية اختيارية (F2)                         خرطوم مرن من الفولاذ المقاوم للصدأ مع غلاف FEP، الطول 4800 مم

الموصل                                            موصل محوري صغير ذاتي القفل (أقصى مقاومة لدرجة الحرارة 200 درجة مئوية)

أداء مقاومة الاهتزازات            ذروة 5 جرام (10-500 هرتز، وفقًا للمواصفة IEC 60068-2-6)

مقاومة الصدمات                                 ذروة تبلغ 15 جم (نصف موجة جيبية، مدة 11 مللي ثانية، وفقًا للمعيار IEC 60068-2-27)

معدل الضغط                                     الحد الأقصى 6 بار بين مسبار المستشعر والجسم
