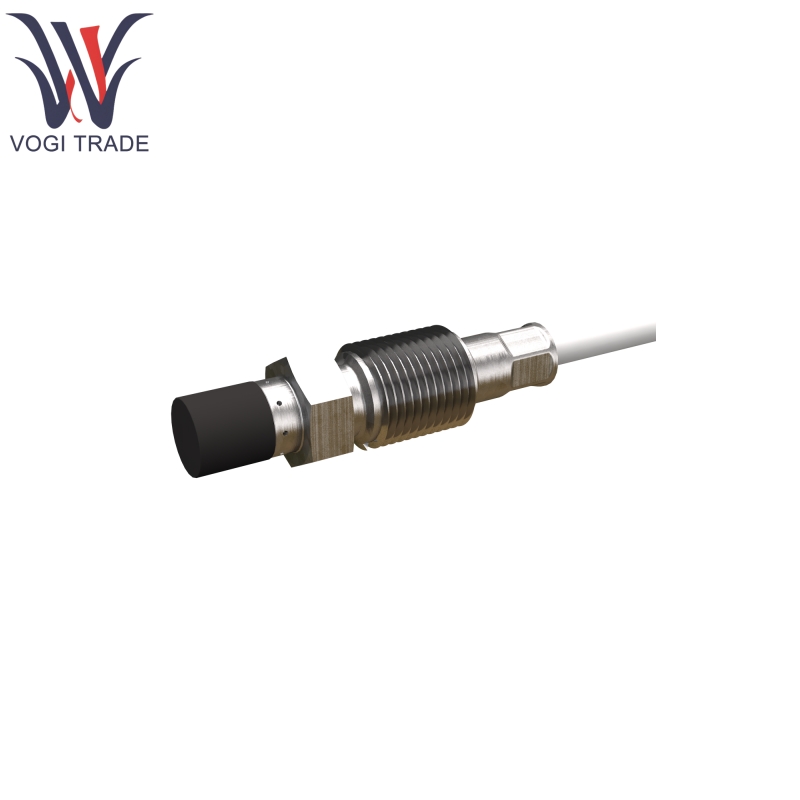

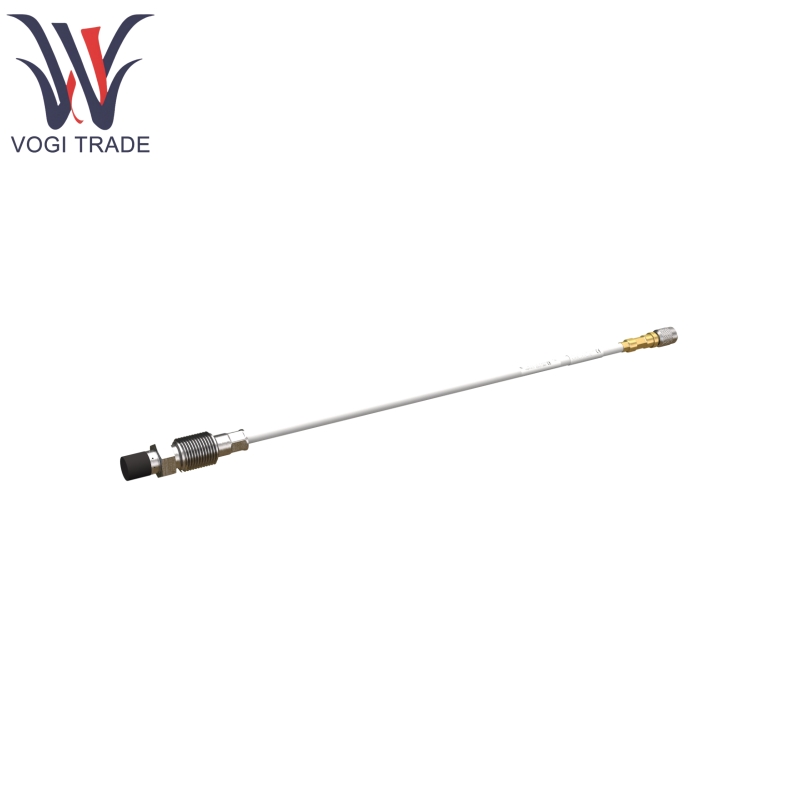

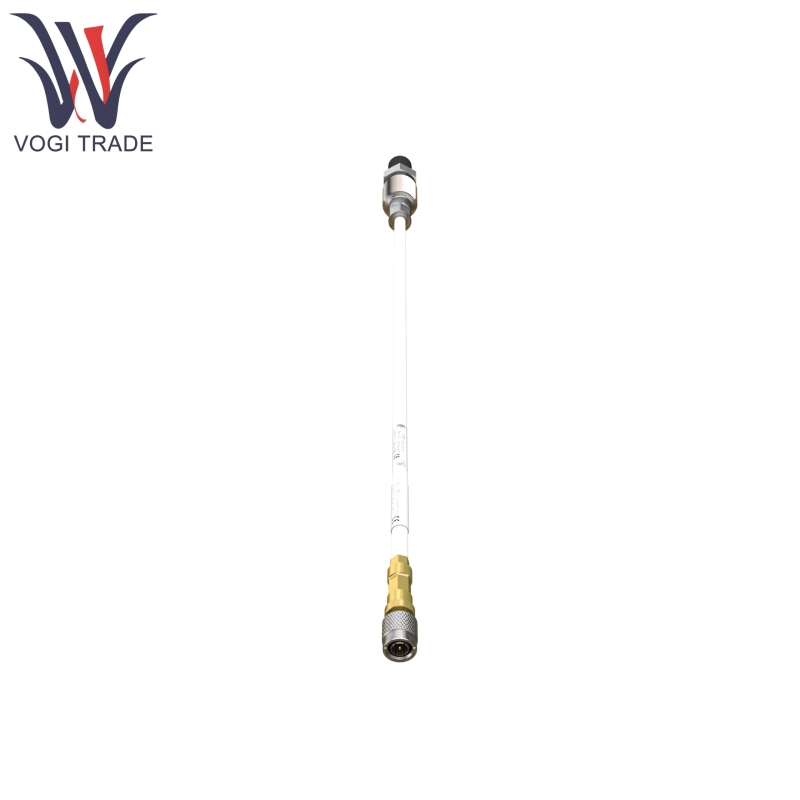

TQ912 111-912-000-01X-A1-B1-E5000-F0-G0-H05

مواصفات المنتج

تسمح TQ912 111-912-000-01x-A1-B1-E5000-F0-G0-H05 بسلاسل قياس القرب القائمة على الإزاحة النسبية لعناصر الماكينة المتحركة ، وتوفير إشارة الخرج تتناسب مع المسافة بين طرف المستشعر والهدف.

تتكون سلسلة القياس القريبة من TQ912 111-912-000-01X-A1-B1-E5000-F0-G0-H05 من مستشعر القرب TQ9xx ، وكابل تمديد EA90X اختياري ومكيف إشارة IQS900 ، تم تكوينه لتطبيق صناعي معين.

TQ912 111-912-000-01X-A1-B1-E5000-F0-G0-H05 يحتوي مستشعر القرب على جزء نشط وهو ملف من سلك مصبوب داخل طرف الجهاز ، المصنوع من PPS (كبريتيد البوليفينيلن) ، وهو ذو أداء عالي ، ودرجات حرارة عالية درجة الحرارة. جسم المستشعر مصنوع من الفولاذ المقاوم للصدأ. في جميع الحالات ، يجب أن تكون المادة المستهدفة معدنية.

تم تصميم TQ912 111-912-000-01x-A1-B1-E5000-F0-G0-H05 لتطبيقات العكس. تتوفر أجسام المستشعرات إما مع خيوط متري أو إمبراطورية ، وتتميز بكابل محوري متكامل تم إنهاءه مع موصل محوري مصغر ذاتي.

معلمات المنتج

النظام (سلسلة) المعايرة:

درجة حرارة المعايرة: +23 درجة مئوية ± 5 درجة مئوية

المادة المستهدفة: VCL 140 Steel (1.7225)

System (chain) Length:

1 م:

كابل متكامل 1.0 متر مع عدم وجود كابل تمديد

5 م:

كابل متكامل 0.5 متر + 4.5 م كابل تمديد

1.0 م كابل متكامل + 4.0 م كابل تمديد

كابل متكامل 1.5 متر + 3.5 متر كابل تمديد

2.0 م كابل متكامل + 3.0 م كابل تمديد

كابل متكامل 5.0 متر مع عدم وجود كابل تمديد

10 م:

كابل متكامل 0.5 متر + 9.5 م كابل تمديد

كابل متكامل 1.0 م + 9.0 م كابل تمديد

كابل متكامل 1.5 متر + 8.5 م كابل تمديد

2.0 م كابل متكامل + 8.0 م كابل تمديد

5.0 م كابل متكامل + 5.0 م كابل تمديد

10.0 م كابل متكامل مع عدم وجود كابل تمديد

نظام (سلسلة) الطول

TSL لسلسلة قياس 1 م: 0.9 م دقيقة

TSL لسلسلة قياس 5 أمتار: 4.4 م دقيقة

TSL لسلسلة قياس 10 أمتار: 8.8 م دقيقة

البيئة

مستشعر نطاق درجة الحرارة:

-40 إلى 180 درجة مئوية (-40 إلى 356 درجة فهرنهايت)

180 إلى 220 درجة مئوية (356 إلى 428 درجة فهرنهايت) على المدى القصير على المدى القصير لمدة ساعتين كحد أقصى

المستشعر والكابلات: درجة الحرارة للاستخدام في منطقة سابقة

الكابلات والموصل والحماية الاختيارية: -40 إلى 200 درجة مئوية (-40 إلى 392 درجة فهرنهايت)

تطبيقات المنتج

مراقبة حالة المعدات الصناعية:

يتم تطبيق TQ912 111-912-000-01X-A1-B1-E5000-F0-G0-H05 على الاهتزاز النسبي للعمود ، وتصفيات ديناميكية ، وموضع على آلة الدوران ، مثل التطبيقات البخارية والغاز والتوربينات المائية والمولد وضاغط توربو ومضخة وما إلى ذلك. في البتروكيماويات ، الطاقة الكهربائية ، المعادن وغيرها من الصناعات ، يمكن للجهاز مراقبة حالة التشغيل للعمود ، بحيث يمكن العثور على أخطاء المعدات والمخاطر المخفية في الوقت المناسب للحفاظ على إنتاج آمن ومستقر.

الروبوتات الطبية:

يتم استخدام TQ912 111-912-000-01x-A1-B1-E5000-F0-G0-H05 من قبل مقدمي الخدمة الآلية في الروبوتات الجراحية وإعادة التأهيل مثل روبوت Stryker Mako Surgical Miro. استنادًا إلى عزم الدوران العالي ودقة التحكم العالي وحجم صغير ووزن خفيف ، يمكن أن تفي بالعلاج الدقيق في المساحة الضيقة والخدمات الطبية الشخصية الدقيقة.

إنقاذ الطوارئ:

يتم استخدام TQ912 111-912-000-01X-A1-B1-E5000-F0-G0-H05 بالاقتران مع Tourniquet Gen 7 Combat Application (C-A-T) ، مما يجعل من السهل على المستجيبين أن يحملوها في الخدمة وضمان إنقاذ سريع وسهل عند الحاجة. يحمل تصميمها المدمج العاصمة بشكل آمن وهو مناسب لمجموعة واسعة من موظفي إنفاذ القانون ، مثل مدفوعات الأطفال وضباط الدوريات.

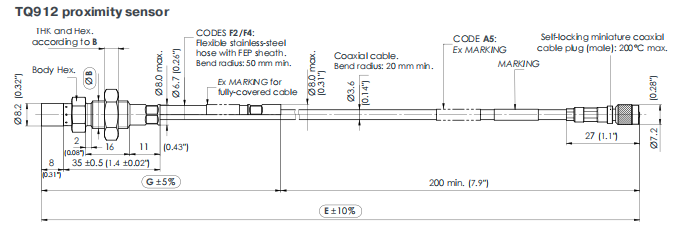

الرسومات الميكانيكية

TQ912 111-912-000-01x-A1-B1-E5000-F0-G0-H05 Sensor

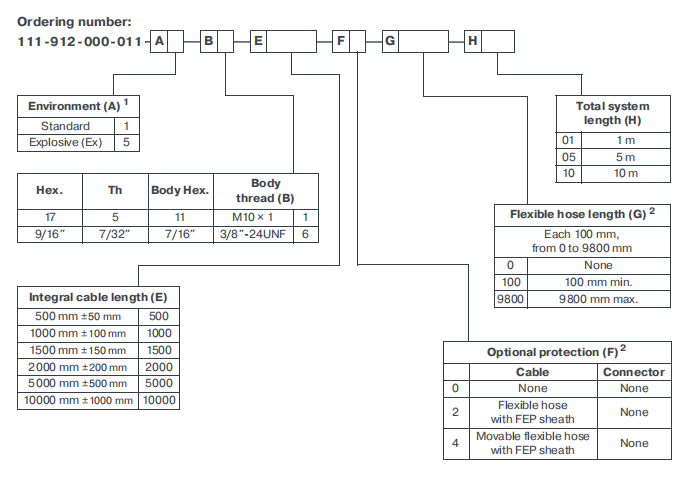

رقم الطلب
