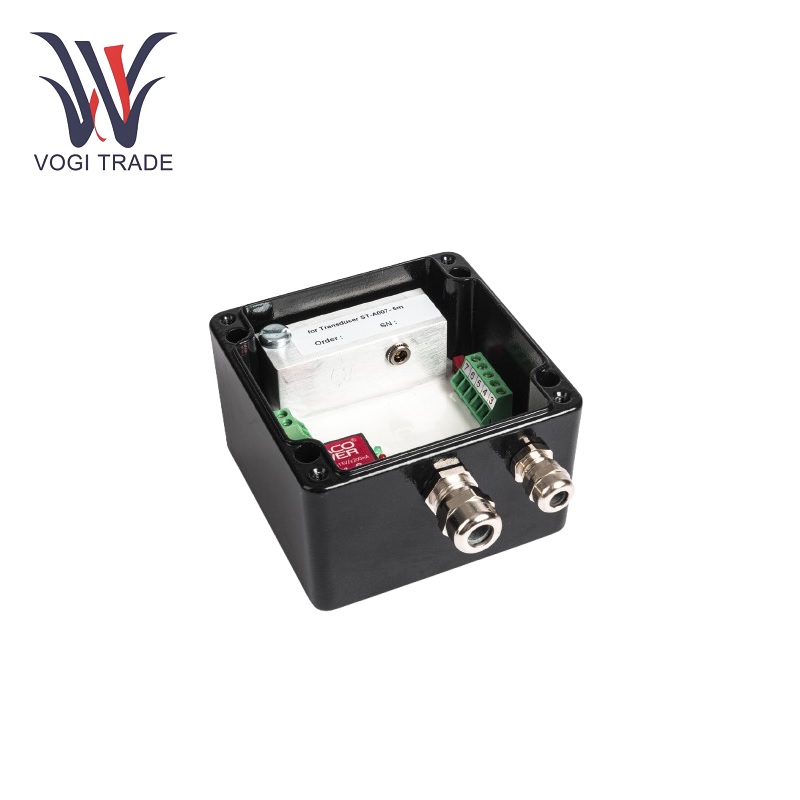

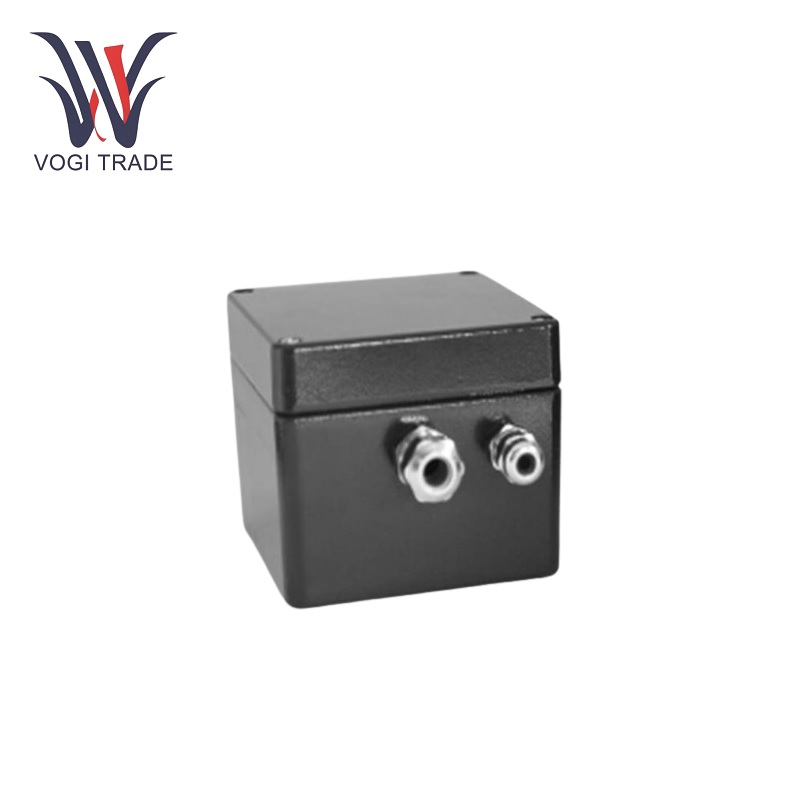

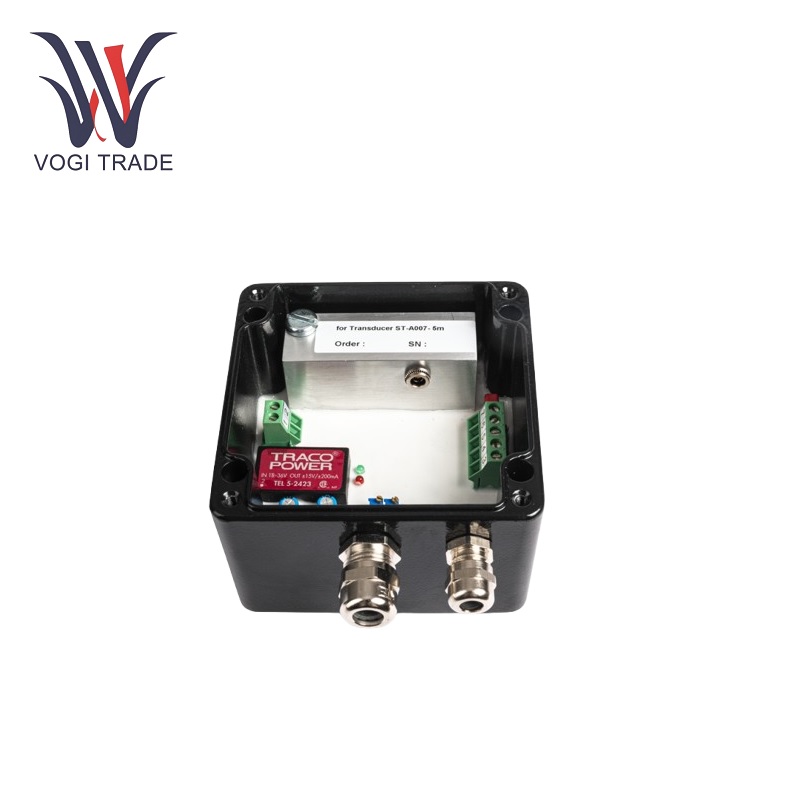

العلامة التجارية: Vibro-Meterالوصف: جهاز إرسال اهتزاز واحد في القناةالحالة: جديدالضمان: 1 سنةالمخزون كمي: 8مدة الدفع: T/T.ميناء الشحن: شنتشنالاهتزاز TSW101M1 هو جهاز إرسال موثوق للغاية ومتعدد القنوات أحادية القناة والذي يقيس بدقة ويراقب اهتزاز العمود في مجموعة متنوعة من التطبيقات الصناعية.
| تصنيع |
فيبرو متر |
| رقم النموذج |
ODOR101M1 |
| رقم الطلب |
VMD-TSW101-M1-H10-X007-Y02 |
| كتالوج |
أنظمة مراقبة الاهتزاز |
| بلد المنشأ |
سويسرا |
| رمز HS |
85437099 |
| البعد |
16*16*12 سم |
| بُعد التعبئة |
18*18*15 سم |
| وزن |
0.8 كجم |
نطاق القياس:يوفر الاهتزاز TSW101M1 نطاق قياس ديناميكي يبلغ 125 ميكرون PP ، 250 ميكرون PP ، و 500 ميكرون PP ، والتي يمكن اختيارها بواسطة مفتاح DIP. هذا يسمح لقياس الاهتزاز على العمود وفقًا للاحتياجات المحددة للتطبيق.
نطاق التردد:لديه نطاق تردد من 1-1000 هرتز مع مرشح ممر من 20 ديسيبل/العقد. الاهتزازات أسفل نطاق تردد الكشف هي في أقصى درجات التردد المنخفض والعالي. هذا يعني أن الاهتزازات في نطاق التردد هذا يمكن قياسها بسهولة وتحليلها ، وهو أمر بالغ الأهمية لاكتشاف وتشخيص مشاكل ميكانيكية متعددة تتعلق بالأعمدة الدوارة.
Oإشارة UTPUT:يوفر نوعين من المخرجات التناظرية. يعمل أحدهما في نطاق من 4 إلى 20 مللي أمبير بحمل أقصى قدره 500 Ω ، حيث يتم استخدام المقارنة عادة لنقل إشارة الاهتزاز المقاسة إلى أنظمة التحكم أو المراقبة الأخرى. والآخر هو ناتج جهد إشارة مسافة ثابتة مع حساسية 4MV/μM بعد تراكم الاهتزاز. هذا الناتج الجهد محمي في دائرة قصيرة محمية ومفصل ضد التداخل ، لذلك يُسمح بمقاومة الحمل من ≥ 20kΩ.
تصحيح الصفر/4MA:يمكن ضبط تصحيح الاهتزاز TSW101M1 عبر مقياس الجهد لضمان الدقة. عندما يكون الماكينة مطفأة ، قد يتسبب تداخل الإشارة الصغيرة في انحراف إخراج 4MA. يمكن بعد ذلك تعديل المنظم بحيث يقرأ الإخراج مرة أخرى إلى موضع 4MA ، مع تعويض وسيط يبلغ حوالي 0.15mA.
نطاق درجة حرارة التشغيل:يتراوح نطاق درجة حرارة التشغيل -25 إلى 85 درجة مئوية ويمكن تطبيقه في العديد من البيئات الصناعية الأخرى مع عمليات تصنيع متفاوتة.
ميزات المنتج
قياس غير الاتصال:تم تصميم الاهتزاز TSW101M1 لقياس عدم الاتصال باهتزاز العمود النسبي. سيؤدي تثبيت مستشعر القرب إلى قياس حركة العمود بدقة دون اتصال مباشر بالجسم/المكون. هذا لا يمنع الأضرار التي لحقت العمود فحسب ، بل يتمتع أيضًا بميزة إنتاج قياسات أكثر موثوقية ومتسقة بمرور الوقت.
Fمؤشر Ault:تتحكم دالة مؤشر الصدع الداخلي في الجهاز. يحدث إشارة خطأ إذا كان كائن القياس خارج نطاق القياس ، أو إذا كان مستشعر القرب نفسه مفتوحًا أو مختصرًا ، أو إذا تم مقاطعة اتصال الكابل. يتم دعم هذا بإشارة 2MA من الإخراج التناظري ومصباح LED أحمر ، مما يسمح بتحديد سريع للأخطاء المحتملة في نظام القياس.
مرونة التكوين:يوفر نطاق القياس الديناميكي القابل للتحديد ونقطة الصفر القابلة للتعديل مرونة التكوين للاهتزاز TSW101M1. يمكن تخصيص الإعدادات بسهولة وفقًا لخصائص الكائن الذي يتم قياسه ومتطلبات التطبيق ، مما يضمن تحقيق القياس أفضل دقة وأداء.
نطاق التطبيق
مراقبة الآلات الصناعية:يستخدم الاهتزاز TSW101M1 على نطاق واسع لمراقبة الاهتزاز للآلات الدوارة في صناعات التصنيع وتوليد الطاقة وصناعات النفط والغاز. من خلال قياس وتحليل اهتزاز العمود بشكل مستمر ، يمكنه اكتشاف الأعطال الميكانيكية (عدم التوازن ، اختلال التآكل وارتداء المحمل) وتمكين الصيانة الوقائية ، وبالتالي تقليل التوقف عن العمل غير المخطط لها.
اختبار السيارات والبحث:يمكن استخدام الجهاز في مقاعد اختبار المحرك وصندوق التروس والمحور في صناعة السيارات. من خلال إجراء قياسات دقيقة للاهتزاز أثناء مراحل التطوير والاختبار ، يمكن أن يضمن تحسين تصميم وأداء مكونات السيارات إلى أقصى حد ، بالإضافة إلى تشخيص المشكلات المتعلقة بالاهتزاز واستكشاف الأخطاء وإصلاحها.
الفضاء والدفاع:في هذا التطبيق ، يعد القياس الدقيق للاهتزاز العمود ضروريًا للتشغيل الآمن والموثوق لمحركات الطائرات ، ودوارات طائرات الهليكوبتر والمكونات الهامة الأخرى. يمكن استخدام الاهتزاز TSW101M1 في الاختبار الأرضي واختبار الطيران والعمليات أثناء الخدمة ، مما يوفر معلومات قيمة للمساعدة في تخطيط الصيانة وتشخيص الأعطال.
