العلامة التجارية: فيبرو ميترالوصف: اللوحة الخلفيةالحالة: جديدالشهادة: خطاب ضمان تقرير اختبار COOالضمان: 1 سنةكمية المخزون: 10مصطلح الدفع: T / Tميناء الشحن: شيامنParker Meggitt 200-582-911-NHh عبارة عن لوحة خلفية مخصصة لنظام الحماية الميكانيكية ومراقبة الحالة VM600Mk2/VM600 والذي يستخدم لتوفير اتصال إدخال طاقة تيار متردد خارجي لوحدة الطاقة RPS6U المثبتة في الجزء الأمامي من الحامل.
نظرة عامة على المنتج

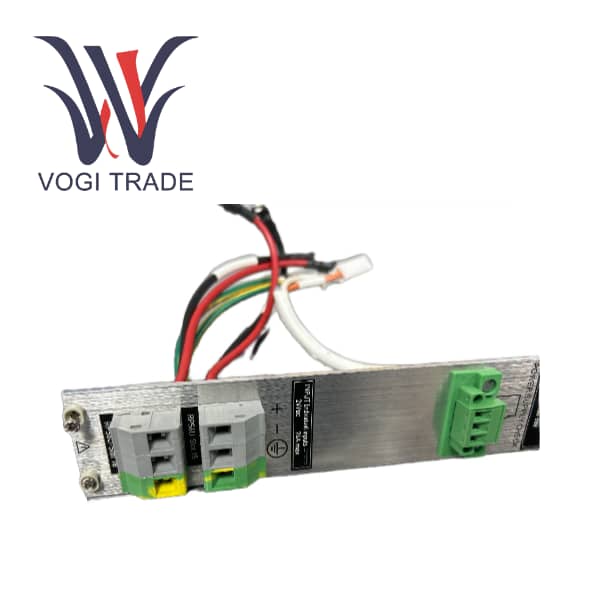

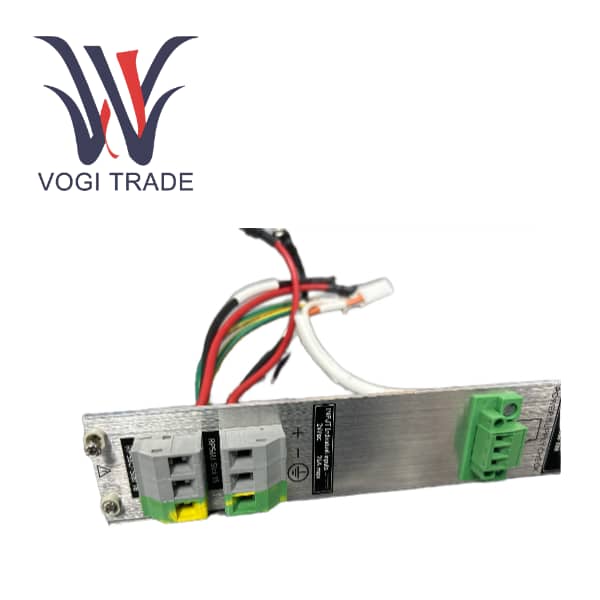

Parker Meggitt 200-582-911-NHh عبارة عن لوحة خلفية مخصصة لنظام الحماية الميكانيكية ومراقبة الحالة VM600Mk2/VM600 والذي يستخدم لتوفير اتصال إدخال طاقة تيار متردد خارجي لوحدة الطاقة RPS6U المثبتة في الجزء الأمامي من الحامل.
تعد هذه اللوحة الخلفية مكونًا مهمًا لحامل نظام VM600Mk2/VM600، حيث تم تركيبها في الجزء الخلفي من الحامل، ومتصلة بوحدة الطاقة RPS6U في المقدمة من خلال اللوحة الخلفية. توفر اللوحة نقطة وصول طاقة خارجية آمنة وموثوقة لوحدة الطاقة RPS6U، بما في ذلك وظائف الحماية مثل مفاتيح الطاقة والصمامات والمرشحات.
| تصنيع |
مقياس الاهتزاز |
| رقم الموديل |
200-582-911-نه |
| رقم الطلب |
200-582-911-نه |
| كتالوج |
اللوحة الخلفية |
| بلد المنشأ |
سويسرا |
| رمز النظام المنسق |
8517795000 |
| البعد |
6*20*27 سم |
| البعد التعبئة |
8*22*30 سم |
| وزن |
0.2 كجم |
ميزات محددة
النوع اللوحة الخلفية لإصدار إدخال التيار المتردد
جهد الإدخال 120/230 فولت تيار متردد
طريقة التوصيل موصل طرفي لولبي
الوظيفة تشتمل على مفتاح الطاقة والصمام والفلتر
طريقة الإدخال توفر مدخلاً مشتركًا لجميع وحدات الطاقة RPS6U الموجودة في الحامل
يعد 200-582-911-NHh مكونًا عالميًا للوحة الخلفية لنظام المراقبة الميكانيكية من الجيل الثاني VM600Mk2 والجيل الأول من نظام VM600، كما أنه يتمتع بتوافق واسع.
المشاكل التي واجهتها أثناء الاستخدام
تخفيف محطات المسمار
في بيئة عالية الاهتزاز، إذا لم يتم ربط أطراف المسمار إلى عزم الدوران المحدد، فقد يتسبب ذلك في فك الاتصال، مما يؤدي إلى زيادة مقاومة التلامس، وارتفاع درجة الحرارة، وحتى انقطاع التيار الكهربائي
حل
قم بفحص واستخدام مفتاح عزم الدوران بانتظام لإحكام ربطها وفقًا للمواصفات.
اختيار سلك الطاقة غير صحيح
تختلف معايير قابس الطاقة باختلاف البلدان/المناطق. إذا تم تحديد نوع خاطئ من سلك الطاقة أثناء الطلب، فقد يتسبب ذلك في عدم القدرة على الاتصال بشبكة الطاقة المحلية
حل
قبل الطلب، تأكد من معايير الطاقة المحلية أو اختر إصدار flyline "بدون قابس" (H01) للاتصال بنفسك
مواصفات الصمامات غير متوافقة
إذا تم استخدام مواصفات غير صحيحة للمصهر للاستبدال، فقد يتسبب ذلك في فشل الحماية أو ذوبان المصهر بشكل متكرر
حل
استبدل المصهر بدقة وفقًا للمواصفات المحددة في لوحة اسم الجهاز أو الدليل
حدود المساحة
يتميز الطراز 200-582-911-NHh بعرض فتحتين/8 حصان. ومع ذلك، في بعض تخطيطات الخزانات المدمجة، قد يتعارض ذلك مع أسلاك الأجهزة الأخرى
حل
خذ بعين الاعتبار مساحة الأسلاك بشكل كامل خلال مرحلة التصميم. إذا لزم الأمر، اختر إصدارًا أضيق إذا كان متاحًا
التآكل في البيئات الرطبة
في بيئات الرطوبة العالية أو رذاذ الملح، قد تتعرض أطراف البراغي للتآكل مما يؤدي إلى ضعف الاتصال
حل
استخدم مواد حماية طرفية مضادة للتآكل أو اختر إصدارًا مزودًا بطبقات حماية إضافية
خطر سوء التشغيل
قد يؤدي الوضع غير الصحيح لمفتاح الطاقة إلى سوء التشغيل وانقطاع التيار الكهربائي عن النظام بشكل غير مقصود
حل
قم بتثبيت غطاء واقي على المفتاح أو قم بوضع علامة عليه بوضوح في إجراءات التشغيل
تعقيد تكوين الطاقة المزدوجة
عند تركيب مصدري طاقة RPS6U في الحامل، يوفر 200-582-911-NHh مدخلاً مشتركًا ولا يمكنه تحقيق تكرار حقيقي للطاقة
حل
إذا كان تكرار الطاقة مطلوبًا، فاختر إصدارًا مزدوج الإدخال مثل 200-582-962-NHh أو 200-582-960-NHh
مقارنة بين المنتجات المماثلة
| صفات |
200-582-911-نه |
200-582-910-نه |
200-582-912-نه |
200-582-962-نه |
| نوع الموصل |
محطة المسمار |
مقبس اللجنة الكهروتقنية الدولية C14 |
محطة المسمار |
مقبس اللجنة الكهروتقنية الدولية C14 |
| مفتاح الطاقة |
نعم | نعم |
لا | نعم |
| الصمامات والتصفية |
نعم |
نعم |
نعم |
نعم |
| طريقة الإدخال |
المدخلات المشتركة |
المدخلات المشتركة |
المدخلات المشتركة |
المدخلات المشتركة |
| جهد الإدخال |
120/230 فولت تيار متردد |
120/230 فولت تيار متردد |
120/230 فولت تيار متردد |
120 فولت تيار متردد فقط |
| دعم زائدة عن الحاجة |
لا | لا | لا | نعم |
| عرض |
2 فتحة / 8 حصان |
2 فتحة / 8 حصان |
2 فتحة / 8 حصان |
4 فتحات / 16 حصان |
| السيناريوهات القابلة للتطبيق |
البيئة الصناعية التي تتطلب محطات المسمار للاتصال |
اتصال المكونات القياسية |
تثبيت ثابت دون الحاجة إلى التبديل |
التطبيقات ذات التوفر العالي والتي تتطلب تكرار الطاقة |
