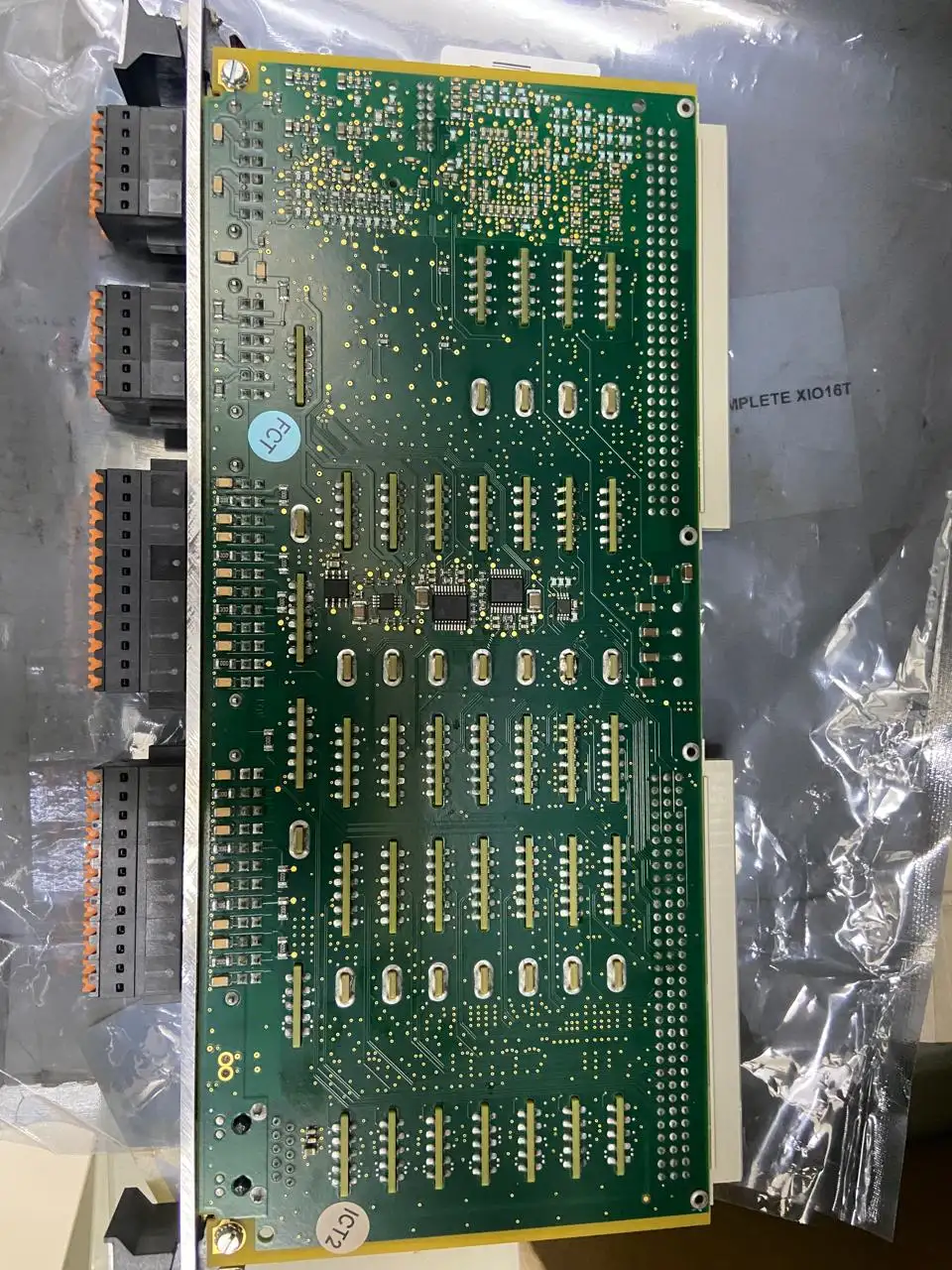

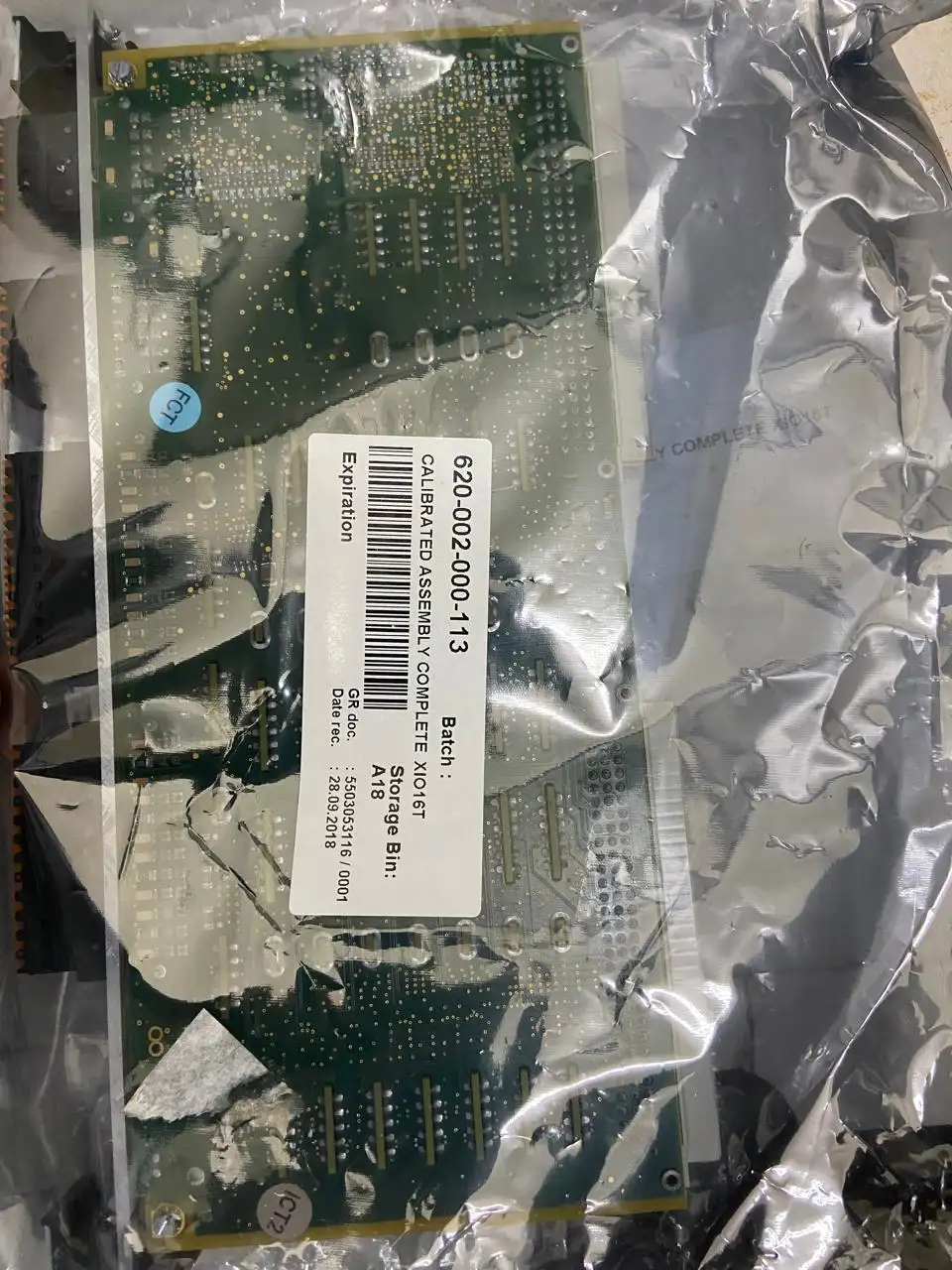

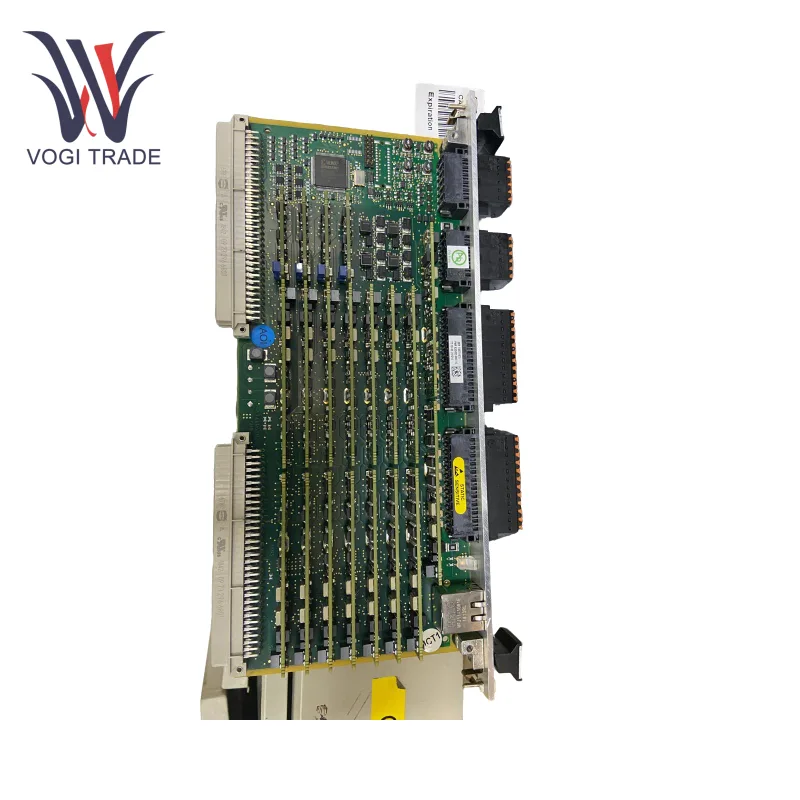

العلامة التجارية: Vibro-Meterالوصف: بطاقة مراقبة الاهتزاز الممتدةالحالة: جديدالضمان: 1 سنةالمخزون كمي: 6مدة الدفع: T/T.ميناء الشحن: شنتشنXIO16T 620-002-000-113 هي وحدة التحكم الصناعية الأساسية لنظام مراقبة الاهتزاز VM600 Vibro-Meter. وهو يدعم إدخال الإشارة الديناميكية المكونة من 16 قناة ، وبروتوكول اتصال I/O الرقمي ، ProfInet/Modbus ، ولديه مراقبة في الوقت الفعلي والمنطق القابل للبرمجة والتصميم المعياري. وهو مصمم لتحليل الاهتزاز والتحكم التلقائي في المعدات الصناعية.
| تصنيع |
فيبرو متر |
| رقم النموذج |
XIA16T |
| رقم الطلب |
620-002-000-113 |
| كتالوج |
VM600 |
| بلد المنشأ |
سويسرا |
| رمز HS |
85389091 |
| البعد |
26.2*2*12.5 سم |
| بُعد التعبئة |
28.2*4*14.5 سم |
| وزن |
0.32 كجم |
XIA16T 620-002-000-113
المعلمات الفنية
الواجهة والتكوين القناة: 16 قنوات الإدخال/الإخراج القابلة للتكوين: دعم التكوين المرن للإدخال الرقمي (DI) والإخراج الرقمي (DO) ، ويمكنه توصيل مفاتيح وأجهزة الاستشعار والمشغلات.
قنوات ديناميكية وسرعة: تحتوي على 16 قناة إشارة ديناميكية (مثل الاهتزاز ومراقبة درجة الحرارة) و 4 قنوات السرعة (للحصول على ردود الفعل السريعة) لتلبية احتياجات مراقبة الحالة الميكانيكية.
دعم بروتوكول الاتصال: يدعم XIO16T 620-002-000-113 Modbus RTU/TCP ، ProfInet ، Ethernet ، RS-232/RS-485 وبروتوكولات أخرى ، وهي مريحة للتكامل مع نظام PLC ، DCS والكمبيوتر المضيف.
مؤشرات الأداء
في الوقت الفعلي: تدعم الوحدة النمطية الحصول على البيانات في الوقت الفعلي والتحكم في المنطق ، مع وقت استجابة قدره 10 مللي ثانية ، مناسب للسيناريوهات الصناعية عالية الدقة.
الموثوقية: تلبي معايير الحماية الصناعية (مستوى IP غير واضح) ، ويتكيف مع بيئات قاسية مثل ارتفاع درجة الحرارة والاهتزاز.
وظيفة التشخيص الذاتي: يمكن لآلية الكشف عن الأعطال المدمجة أن تحدد بسرعة مشاكل الأجهزة أو الاتصال.
التوسع: يدعم التصميم المعياري توسيع المزيد من وحدات الإدخال/الإخراج أو وحدات المراقبة (مثل وحدة مراقبة حالة XMC16) من خلال رف سلسلة VM600.
مطابقة المنتج ذات الصلة
Core Controller: يجب مطابقة مع وحدة التحكم في رف VM600-CPUM كوحدة تحكم رئيسية للنظام ، وهي مسؤولة عن تشغيل المنطق وتخزين البيانات وإدارة الاتصالات.
وحدة التوسع: وحدة مراقبة الحالة XMC16: يتم استخدامها لمراقبة الوقت الفعلي للمعلمات الميكانيكية مثل الاهتزاز ودرجة الحرارة. إنه يشكل "زوجًا بطاقة" مع XIO16T ويتم تثبيته في نفس الرف لتشكيل نظام حماية ميكانيكي كامل.
وحدة الاتصالات VM600-IOCN: يدعم التواصل الزائد الألياف الضوئية لتحسين استقرار النظام.
المعدات المحيطية: يمكنها توصيل أجهزة الاستشعار الموزعة (مثل مقاييس التسارع ، وتحقيقات السرعة) ، والمشغلات (مثل المرحلات ، والصمامات الملفات اللولبية) والمفاتيح الصناعية (مثل الأجهزة التي تدعم بروتوكول RSTP).
سيناريو التطبيقs
مراقبة الآلات الصناعية وحمايتها
مراقبة المعدات الدوارة: مجموعة في الوقت الفعلي من الاهتزاز وبيانات درجة الحرارة للمحركات والمضخات والمراوح وغيرها من المعدات ، مما يؤدي إلى إنذارات أو حماية الإغلاق.
وحدة التحكم في الوحدة الرئيسية: يتم تحقيق متشابك بدء تشغيل المعدات من خلال منطق قابل للبرمجة لمنع انتشار الأعطال.
خط الإنتاج الآلي
التحكم في الإدخال/الإخراج الموزعة: يستخدم لاكتساب إشارة المستشعر (مثل مفاتيح الموضع ، ومستشعرات الضغط) والتحكم في المشغل (مثل الأسطوانة ، وبدء المحرك والتوقف) لخط التجميع.
تكامل البيانات: قم بتحميل البيانات إلى نظام SCADA أو MES من خلال Modbus TCP لتحقيق تصور الإنتاج.
الطاقة والبنية التحتية
مراقبة معدات الطاقة: تستخدم لمراقبة الحالة وحماية المحولات ومجموعات المولدات.
نقل السكك الحديدية: متكامل في نظام التحكم في الإشارات ، ودعم المتشابك السلامة والصيانة عن بُعد لمعدات السكك الحديدية.
